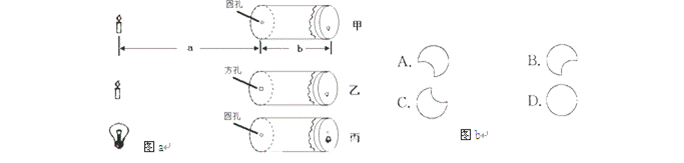

入库时间：2014-06-08学习了光学知识后，小桐和小朵想自己探究小孔成像现象。如图a所示，她们给两个空罐的底部中央分别打上一个圆孔和一个方孔，再用两片半透明的塑料膜蒙在空罐的口上，分别将小孔对着烛焰和灯丝，可以看到烛焰和灯丝通过小孔所成的像。
（1）甲图中点燃的蜡烛距小孔a，像距小孔b（a>b），则半透明膜上的像是（ ）
A．倒立、放大的虚像 B．正立、缩小的虚像
C．倒立、缩小的实像 D．正立、放大的实像
（2）由甲、乙两图可知实验是在研究小孔成像与 的关系。
（3）分析比较 两图，可以得出小孔成像与物体的形状有关；
（4）该实验说明小孔成像的原理是 。
（5）日食奇观时，如果利用丙实验装置对“ ”形太阳进行观察，在半透明塑料膜上看到像的形状是（ ）。
-
难度：
使用次数：66
入库时间：2014-06-08

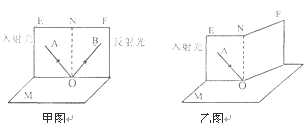

在进行“光的反射定律”的探究实验中，小明设计了如下实验，如下图所示，平面镜M平放在桌面上，E、F是粘在一起的硬纸板，F可绕ON转动。
(1）如图甲，当E、F在同一平面上，让光线AO沿E射向镜面，在纸板F上可看到反射光线OB，此时∠BON ∠AON（选填“=”、“>”或“<”），若将AO向ON靠近，OB ON(选填“靠近”或“远离”）。
(2）如图乙，把F向后折叠， (填“能”或“不能”）看到反射光线，说明反射光线、与入射光线和法线应在 。
(3）若光线沿BO入射，则光线反射后沿OA射出，说明在反射现象中，光路是 的。
-
难度：
使用次数：109
入库时间：2014-06-08

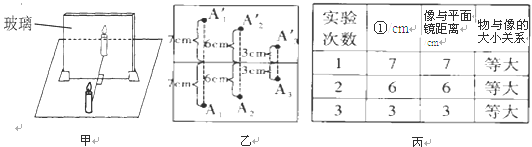

如图甲是小明同学探究“平面镜成像特点”的实验过程。
a.在水平桌面上铺一张白纸，纸上竖立一块玻璃板，并记下玻璃板的位置。
b.拿另一支完全相同的点燃的蜡烛放在玻璃板的后方，移动到某一位置时，发现该蜡烛与第一支蜡烛的像重合，在纸上记下该蜡烛的位置A1′。
c.改变玻璃板前蜡烛的位置，重复以上实验，在纸上记录物与像的位置A2、A2′；A3、A3′（如图乙所示）。
d.点燃蜡烛放在玻璃板前，看到它在玻璃板后面的像，在纸上记录蜡烛的位置A1 。
（1）为便于观察，该实验最好在 环境中进行（较明亮/较黑暗）。
（2）实验步骤a、b、c、d的合理顺序是 （填写步骤前字母），实验中小明发现b步骤很难看清该蜡烛与第一支蜡烛的像是否重合，原因是 。
（3）如图乙，分别将实验中的物点与像点连接，发现它们的连线始终与玻璃板面垂直。为了得到平面镜成像的特点，某同学将实验数据填入表中，请把丙图表头填上合适的内容。
① ；
如果在像A1′的位置放一光屏，此时眼睛应该在蜡烛 (A1/ A1′）这一侧观察，光屏上 （填“能”或“不能”）承接到像。这说明 。
