入库时间：2014-06-07在“测定动滑轮机械效率”的
实验中，小明用如图25所示的动滑轮提升钩码，改变钩码的数量，正确操作，实验数据如下：序号
钩码重G/N
钩码上升高度h/cm
拉力F/N
绳端移动距离s/cm
①
1.0
20.0
0.7
40.0
②
2.
020.0
1.2
40.0
③
3.0
20.0
1.7
40.0
（1）实验时，用手
拉动弹簧测力计，使挂在动滑轮下的钩码缓缓上升．（2）第①次实验时测得动滑轮的机械效率为 （保留一位小数）。
（3）由表中实验数据分析可知，同一动滑轮，所提升物重增大，机械效率
将 （选填“增大”、“减小”或“不变”）。
-
难度：
使用次数：179
入库时间：2014-06-07
小华在实验室中测量未知电阻Rx的阻值。实验桌上备有的器材：待测电阻Rx、稳压输出电源、已调好的电压表、电阻箱、开关S1和单刀双掷开关S2、导线若干。他设计了如图26所示的实验电路图。
（1）电路连接正确后，调节电阻箱的阻值调为R0，闭合开关S1，将开关S2拨到触点1时，电压表的示数为U1，则电源电压为 。
（2）将开关S2拨到触点2，电压表的示数为U2，则待测电阻的阻值Rx= 。
-
难度：
使用次数：124
入库时间：2014-06-07
实验桌上有满足实验需要的如下器材：弹簧测力计、体积不同的铝块若干、细线、大烧杯、量筒、水。请你利用上述器材设计
一个实验证明：浸在水中的物体所受的浮力大小跟物体排开水的体积成正比。请你写出实验步骤，画出实验数据记录表。 -
难度：
使用次数：169
入库时间：2014-06-07
小明观察发现家用汽车照明大灯的灯泡内有两根灯丝，一根是功率较小的近光灯丝，另一根是功率稍大的远光灯丝。当控制手柄拨到“近光”位置时，近光灯丝正常发光；当控制手柄拔到“远光”位置时，近光灯丝和远光灯丝同时正常发光。该灯泡上标有“l2V 60W/54W”的字样，求：
(1)当控制手柄拨到“近光”位置时，近光灯丝中的电流
(2)近光灯丝正常发光时的电阻（保留一位小数）
(3)将控制手柄拨到“远光”位置5min，一个照明大灯消耗的电能
-
难度：
使用次数：136
入库时间：2014-06-07

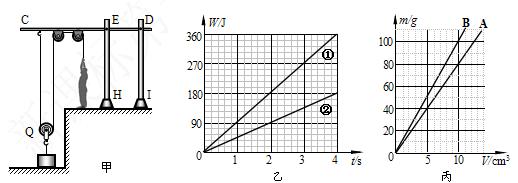

某科技小组设计的提升重物的装置如图27甲所示。图中水平杆CD与竖直杆EH、DI组合成支架固定在水平地面上。小亮站在地面上通过滑轮组提升重物，滑轮组由动滑轮Q和安装在水平杆CD上的两个定滑轮组成。小亮以拉力F1匀速竖直提升物体A的过程中，物体A的速度为υ1，滑轮组的机械
效率为ηA。小亮以拉力F2匀速竖直提升物体B的过程中，物体B的速度为υ2，滑轮组的机械效率为ηB。拉力F1、F2做的功随时间变化的图像分别如图20乙中①、②所示，物体A、B的质量随其体积变化的图像分别如图
20丙中A、B所示。已知：υ1=3υ2，物体A的体积为VA，物体B的体积为VB，且3VA=2VB。不计绳的质量，不计滑轮与轴的摩擦，求：（1）拉力之比F1：F2
（2）机械效率之比ηA:ηB
