难度：
使用次数：179

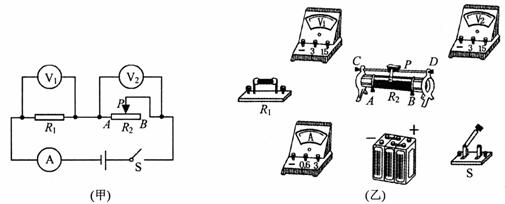

入库时间：2014-06-06小明探究“通过导体的电流与电压的关系”时，电路图如图（甲）所示．电源电压不变，R1为定值电阻，电流表A 选用0～0.6A量程，电压表V1选用为0～3V量程，电压表V2选用为0～15V 量程，滑动变阻器R2上标有“50W 1A”的字样．
（1）请根据电路图（甲）用笔画线代替导线连接实物图（乙）.
（2）闭合开关前滑动变阻器的滑片P应放在_______（A/ B）端．实验过程中，我想增大R1两端电压，滑片应该向________（A/ B）端移动。
（3）闭合开关S，发现电流表A 与电压表V2的示数不为零，电压表V1的示数为零，则电路存在的故障是_______. （写出一种可能性）
（4）排除故障后，继续进行实验，记录电流表A 与电压表V1的示数，得到一组实验数据，如表格（丙）所示．分析表中实验数据可得结论：___________________________
（5）实验中，记录电流表A 与电压表V2的示数，得到一组实验数据，根据实验数据作出I─U2图线，如图（丁）所示，电源电压是_______V．在保证实验器材安全的前提下，滑动变阻器接入电路的阻值不得小于_______W ，此时电路中最大的功率为______W。
-
难度：
使用次数：144
入库时间：2014-06-06
如图表示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且受定位挡板限制只能在电阻上滑动．当油面在A处时，滑动变阻器的滑片恰好在最下端；当油面在B处时，滑动变阻器的滑片在最上端．从油量表（由电流表改装而成）指针所指的刻度，可以知道油箱内油面的高度．现已知油的密度ρ=0.8×103kg/m3，电源电压是6V，定值电阻R′的阻值是12Ω，R的最大阻值为30Ω.
⑴若浮标有2×10-4m3的体积浸入油中，则油对它的浮力是多
大？
⑵当油箱空了，此时的油量表示数为多少？当油加满了，此时的油量表示数为多少？
（3）如果油量表用电压表代替，请在图上画出电压表的正确位置，使得当油箱的油量增加时，表的示数变大。
（4)已知电流增大时，电流表指针向右偏转，则_______．
A．油面下降时，电流表指针向右偏转
B．油量表零刻度线一定与电流表原零刻度线相重合
C．油量表的刻度值从左往右是逐渐增大的
D．油箱内的油越少，流过电流表的电流越大
-
难度：
使用次数：164
入库时间：2014-06-06
常州的“BRT”系统，是连接中心城区与外围区域的快速公交系统，它具有专用的车道和站点，有利于中心城区各项功能的向外辐射和向心聚焦．
（1）已知从某起点站到终点站的距离约为60km，若“BRT”专用车的平均速度80km/h，求从起点到终点的运行时间为多少分钟？
（2）目前，由于堵车现象严重，再加上红绿灯较多，该路段开轿车上班的平均速度仅约40km/h，该系统运行后，乘坐“BRT”专用车比开轿车上班从起点到终点可以节约时间多少分钟？
（3）已知每辆“BRT”专用车一次往返平均耗油80L，而一辆轿车一次往返平均耗油7.25L．按每辆“BRT”专用车载客量相当于40辆轿车载客量计算，若40辆轿车上的乘客全部改乘一辆“BRT”专用车，一次往返可节约燃油多少升？如果这些节约的燃油完全燃烧释放的能量用来烧水且全部被水吸收，可以将20000千克的水从30℃升高到多少℃（在标准大气压下）？（已知燃油完全燃烧的热值为3.2×l010J/m3，水的比热容c=4.2×103J/（kg•℃））
