难度：
使用次数：96
入库时间：2014-06-04小明在做“测量小灯泡电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2.5V（阻值约为10Ω）
（1）他在检查仪器时，发现电流表指针如图所示，则接下来的操作是 ．
（2）在连接电路时，有甲“10Ω1A”和乙“20Ω1A”两个滑动变阻器可供
选择，则应该选择变阻器 （填“甲”“乙”）连入电路，才能保证实验的顺利进行；（3）小明接好最后一根导线，灯就亮了，且电压表和电流表示数都很大，则他操作中的错误 、 ．
（4）排除故障后，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小明画出了小灯泡电流随其两端电压变化的关系图像，根据图像提供的信息，计算出小灯泡的额定功率为 W，小灯泡灯丝电阻随电压增大而 ．
（5）若电压表的小量程已损坏，在不添加任何器材的情况下，请你在方框内画出能测量小灯泡额定功率的实验电路图．
-
难度：
使用次数：167
入库时间：2014-06-04
小明做“测滑轮组机械效率”实验时，用图中所示的滑轮。（摩擦不计、g取10N/kg、ρ铝=2.7×103kg/m3）
（1）请你帮小明组装成最省力的滑轮组，请在图中画出其绕线．
（2）质量为2.7kg的立方体铝块放在水平地面上．求铝块所受的重力和对地面的压强；
（3）用此滑轮组，将铝块匀速提起10厘米时，绳头拉力为8牛．拉力做了多少功？滑轮组的机械效率是多少？
（4）物重不变时，影响此滑轮机械效率的因素是什么？
-
难度：
使用次数：130
入库时间：2014-06-04
家庭电路的电压是220V，某空调器处于制冷状态时的功率P1是2.0Kw,送风状态时的功率P2是0.2Kw，它们是交替运行的．现测得此空调器在某时段内的电功率随时间变化的关系如图所示．
（1）空调器在前5min 内处于什么状态，此时通过它的电流是多少安？
（2）在15min内，空调器消耗的电能是多少焦耳.
（3）若15min内空调器消耗电能的50%用于给电热水器加热10kg的初温
20℃的温水，则可以使水温最高达到多少摄氏度？[已知水的比热容：4.2×103J／(kg·℃)]
-
难度：
使用次数：137
入库时间：2014-06-04

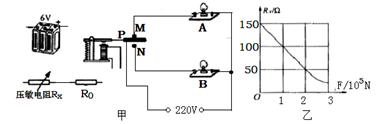

为保证润扬大桥以及过桥车辆的安全，工作人员在桥的入口处安装了“超载检测报警系统”．检测时，当车辆重量小于1×105N时，绿灯亮、红灯灭，表示可以通行；当车辆重量大于等于1×105N时，红灯亮、绿灯灭，表示禁止通行．系统中的电路元件如图（甲）所示，其中压敏电阻Rx在检测时承受车辆的全部重量，它的阻值随所受压力F变化的图像如图（乙）所示；R0为定值电阻；电磁继电器线圈上标有“10Ω 40mA”.当流过线圈的电流大于等于30mA时，通电线圈的作用效果大于弹簧的作用效果，衔铁被吸下，动触点P和静触点M断开并和静触点N接通；电池组的电压为6V；绿灯规格为“220V 40W”，红灯规格为“220V 60W”.
(1) 请在图（
甲）中用笔画线代替导线完成电路连接．（2）电磁继电器线圈上标有“10Ω 40mA”,它的意思是指线圈的电阻是10Ω，允许通过的 （选填“最大”“最小”）电流是40mA，超过了会烧坏线圈.
（3）根据分析可以知道：_________（A/B）灯是红灯.
（4）定值电阻R0的阻值为多大？
（5）一辆大型货车停在检测装置上5分钟，因其严重超载导致电磁继电器线圈中电流太大而被烧坏，超载车辆的总重至少是多大？这段时间内指示灯消耗的电能是多少？
