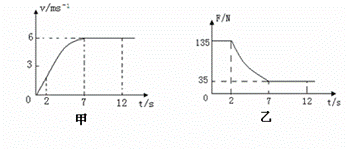

入库时间：2014-06-04电动自行车已成为大众化的一种交通工具。在使用时人们经常遇到的问题是：一次性充满电后行驶不能达到说明书上的里程数。为探明原因，小明用家里的电动自行车进行了测试。他骑车在平直的路面上由静止开始运动，获得如图甲、乙所示的速度随时间变化的关系图像和牵引力随时间变化的关系图像。
（1）由图甲可知电动自行车的运动特点是
▲ 。（2）7-12s它受到的摩擦力为 ▲ N,此过程中若电动自行车匀速行驶100m，则它克服摩擦力做功是 ▲ J,功率 ▲ W。
（3）小明又在不同负重情况下沿同一路面进行了测试，得到了一次充满电的最大行驶里程如下表，由此可以看出最大行驶里程与负重的关系是 ▲ 。你认为产生这种现象的原因是 ▲ 。
负重（kg）
60
80
100
120
140
一次充电连续行驶里程（km）
20
16.7
14.3
12.5
11.1
-
难度：
使用次数：105
入库时间：2014-06-04

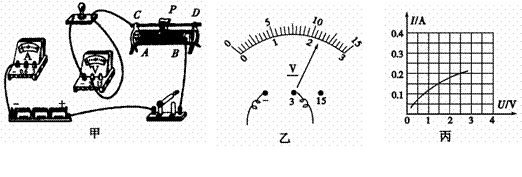

在测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω．(每小题2分)
(1)连接电路时开关应 ▲ ，闭合开关前，图中滑动变阻器的滑片P应位于 ▲ (选填“A”或“B”)端．
(2)用笔画线代替导线，将图甲中的实物电路连接完整。
(3)某同学连好电路，闭合开关后发现小灯泡不亮且电流表无示数，但是电压表有示数，原因可能是 ▲ 。
(4) 排除故障后闭合开关，移动滑动变阻器滑片P，同时，眼睛应注视 ▲ （选填序号）．
A．小灯泡亮度 B．电压表示数
C．电流表示数 D．滑动变阻器滑片
(5)改变滑片P的位置，获得多组对应的电压、电流值，绘制得如图丙所示的图象。由图象可知，小灯泡两端电压是1.5V时，其电阻是 ▲
Ω；灯泡的额定功率是 ▲ W．
-
难度：
使用次数：113
入库时间：2014-06-04
某国产汽车的部分参数如下表，请阅读表格解答问题．
参 数
车身重量
1200 kg
四轮与地面接触的总面积
800cm2
变速器形式
5挡手动
最高车速
160(km/h)
油箱容积
50L
理论油耗
6L/100km
（1）如果汽车空放在水平路面上，求汽车对水平地面的压强．
（2）若轿车以90kW的恒定功率，速度为30m/s做匀速直线运动，运动时间为100s，且运动过程中受到的阻力不变。求：汽车运动过程中所受的阻力．
-
难度：
使用次数：123
入库时间：2014-06-04

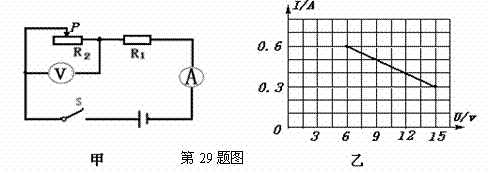

如图甲所示的电路中，已知滑动变阻器R2标有“100Ω 2A”字样，R1为定值电阻，电流表的量程为0～0.6A，电压表的量程为0～15V．闭合开关S后，移动滑动变阻器的滑片P，电流表示数与电压表示数的变化情况如图乙．
求：
（1）为了保证两个电表都能正常工作，滑动变阻器接入电路的阻值范围应为 ▲ Ω至 ▲ Ω．
（2）电阻R1的阻值．
（3）电源电压．
