难度：
使用次数：55

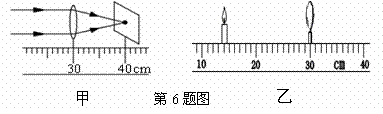

入库时间：2014-06-04一束平行光经过一凸透镜，调节光屏的位置直到在屏上得到一个最小、最亮的光斑，如图甲所示。小明用此凸透镜做“探究凸透镜成像规律”的实验，当物体位置如图乙所示时，在光屏上呈现清晰的像是（ ▲ ）
A．倒立缩小的实像 B．倒立放大的实像 C．正立放大的虚像 D．正立放大的实像
-
难度：
使用次数：490
入库时间：2014-06-04
如图是某同学用弹簧测力计测量铁块没入水中浮力的图示。当他缓慢地提着弹簧测力计将铁块下表面由位置A移至水面B的过程中，弹簧测力计示数的变化情况是（ ▲ ）
A．逐渐变大 B．逐渐变小 C．先变大后变小 D．先不变后变大
-
难度：
使用次数：138
入库时间：2014-06-04
如图所示，在斜面a处释放的小车运
动到水平面b处撞击木块，它们一起移动到c处停止．下列说法错误的是（ ▲ ）A．小车到达水平面后能继续向b处运动，其原因是小车具有惯性
B．小车在a、b、c处机械能分别为E a、E b、Ec，则E a＞E b＞Ec
C．小车推着木块由b处到c处的过程中，木块受到的摩擦力逐渐变小
D．小车推着木块由b处到c处的过程中，小车和木块的机械能转化为内能
-
难度：
使用次数：85
入库时间：2014-06-04

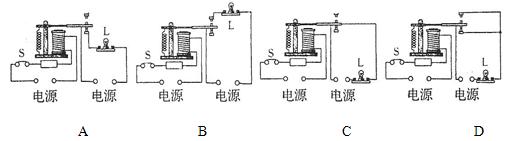

城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心。为此，某同学设计了一种警示电路：在井口安装一环形灯L，井盖相当于开关S；正常情况下（S闭合），灯L不亮；一旦井盖丢失（S断开），灯L即亮起，
以警示行人。下图中电路符合要求的是（▲）
-
难度：
使用次数：115
入库时间：2014-06-04
如图所示，电源电压恒定，闭合开关S后，电路正常工作。过了一会儿，两电表的示数突然都变大，则该电路中出现的故障是（ ▲ ）
A．电阻R断路 B．电阻R短路
C. 灯L断路 D．灯L短路
