难度：
使用次数：88
入库时间：2014-06-04在学习了测量物质密度后，爱探究的小明想测出某种未知液体的密度，具体操作如下：
（1）测液体质量：天平平衡时，放在右盘中的砝码大小和游码的位置如图甲所示，则称得烧杯和液体的质量m为 g．
（2）测液体体积：将烧杯中的液体倒入量筒中，液面达到的位置如图乙所示，则该液体的体积V为
mL，尽管体积测量方法正确，但大家对他的实验过程及结果进行评估时，发现液体的体积测量值比它的实际值要 （选填“偏大
”或“偏小”）．（3）小明对测量方法进行修正后，测出了几组实验数据，并根据测量结果作出了“m—V”图像，如图丙所示，由图像可知该液体的密度为 kg/m3．
-
难度：
使用次数：85
入库时间：2014-06-04
探究杠杆的平衡条件：
（1）如图（a），杠杆在支架上，要使其在水平位置平衡，可将杠杆左端的平衡螺母向_______
调节，当杠杆在水平位置平衡时，杠杆自重的力臂为_______ cm．（2）如图（b），在右边用弹簧测力计竖直向下拉，使杠杆在水平位置平衡，这样做的好处是__________________．若左边钩码离支点20cm，右边挂钩离支点15cm，每个钩码重为0.5N，则此时弹簧测力计示数应为_______N．
（3）如图（c），当杠杆在水平位置平衡时
，与图（b）相比，弹簧测力计示数将_____（选填“变大”、“变小”或“不变”）．
-
难度：
使用次数：54
入库时间：2014-06-04
在测量定值电阻Rx阻值的实验中．
（1）连接电路时开关应 ．
（2）请你将图甲中的实物电路用笔划线代替导线连接
完整,要求滑片向左滑电流表示数变小．（3）实验时，若只有Rx 断路，开关闭合后，电路中可能出现的一种现象是 ．
（4）在实验过程中，发现电压表不能使用。小明将滑动变阻器调到最大值作为定值电阻R0使用（R0值已知），设计了如图乙所示的电路测量Rx阻值．测量时，只闭合S 1电流表示数为I 1，只闭合S 2电流表示数为I 2，则电阻Rx两端的电压为 ，电阻Rx= （以上两空都用I 1、I 2 和R0表示）．
（5）（2分）因图乙的方案未能进行多次测量减小实验误差，于是小明向老师借了一只定值电阻R0（R0值已知），设计了如图丙所示的实验电路，仍按照（4）中的测量和计算方法，移动滑动变阻器的滑片，多次测量求出了电阻Rx的阻值．请你分析小明测得Rx阻值的方法是否正确，并说出判断理由 ．
-
难度：
使用次数：197
入库时间：2014-06-04
工人用如图所示的滑轮组将一重400N的物体10s内匀速提高了10m，若所用的拉力为150N，不计绳重和摩擦．
（1）拉力做的有用功是多少？总功是多少？
（2）拉力的功率是多少？
（3）该滑轮组的机械效率为多少？
-
难度：
使用次数：167
入库时间：2014-06-04

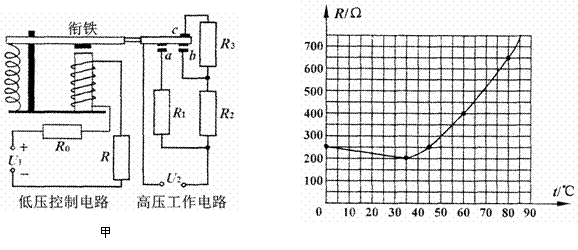

下图甲为某电热水器的原理图（其铭牌如下表），其中低压控制电路中的电磁铁线圈电阻不计，R为热敏电阻，电源电压U1恒为6V．热敏电阻R和高压工作电路中的三只电阻R1
、R2、R3均置于储水箱中．已知R1＝33Ω、R2＝66Ω、R3＝154Ω、U2＝220V．当电磁铁线圈中的电流I<10mA时，继电器上方触点和触点c接通；当电磁铁线圈中的电流I≥10mA时，电磁铁的衔铁被吸下，继电器下方触点和触点a、b接通．（1）当衔铁位于图甲所示位置时，高压工作电路中的总电阻为 Ω，此时电路处于 （选填“加热”或“保温”）状态．
（2）当电热水器在加热状态下正常工作时，给满水箱中的水加热，使其从25℃升高到45℃，需用时50min.求此加热过程中：
①水吸收的热量；
②电热水器的加热效率．【水的比热容为4.2×103J/（kg•℃）】
（3）热敏电阻中允许通过的最大电流I0＝15mA，其热敏电阻R随温度变化的规律如图乙．为保护热敏电阻R使低压控制电路正常工作，保护电阻R0的阻值至少为多大?乙
储水箱额定水量
55kg
额定电压
220V
加热功率
2200W
