入库时间：2014-06-03小红和小明一起做“测石块密度”的实验。实验中有托盘天平、量筒、水、两个相同的烧杯、塑料绳、滴管、小石块（不吸水）。
（1）小红的实验方案如下：

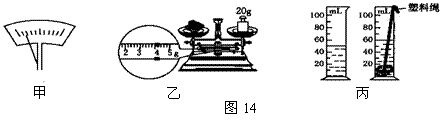

① 调节天平横梁平衡时，发现指针在分度盘上的位置如图14甲所示，此时应将平衡螺母向 (选填“左”或“右”)移动。
② 用调节好的天平测石块的质量，所用砝码和游码的位置如图14乙所示，再用量筒测出石块体积如图14丙所示,则石块密度是 kg/m3。
（2）小明认为这个实验中即使没有砝码，利用剩余器材仍然能测出小石块的密度。
请你把他的实验步骤补充完整并写出小石块密度的表达式。
① 将天平放在水平台上，调节天平，使横梁平衡；
② 将一只空烧杯和小石块放在左盘， ，
直到天平重新平衡；
③ ，记下量筒中水的体积V0；
④ 在量筒中盛适量水，记下水的体积V1；
⑤ 用塑料绳系住小石块，使其浸没在量筒水中，读出水面所对的刻度值V2；
⑥ 石块密度表达式： 。
-
难度：
使用次数：55
入库时间：2014-06-03
在“测定小灯泡电阻”的实验中，提供如下实验器材：
A．待测小灯泡（2.5V 0.7W） B．电源（电压恒为3V） C．电流表（量程0~0.6A或0~3A） D．电压表（量程0~3V或0~15V） E．滑动变阻器（20Ω 1A）F．开关、导线

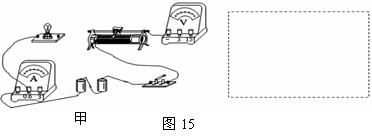

（1）小明同学连接线路后闭合开关，将变阻器滑片向右滑动时灯泡变暗，而电压表的示数增大。请你用笔画线代替导线，把图15甲中的实物电路按小明的连接方式连接完整。
（2）电路连接好后，当电压表的示数为 V时，小灯泡将正常发光。
（3）小灯泡正常发光时，电流表和电压表均有示数。突然，电路发生故障，小灯泡熄灭，而电流表和电压表的示数均变大，则故障的原因是 。
（4）利用上述实验器材，不能完成下述实验中的 （选填选项前的字母）B
A．测量小灯泡的额定功率 B．探究电流与电压的关系
C．探究小灯泡的亮度与消耗功率的关系 D．探究串联电路电压的特点
（5）小红同学想利用上述器材测量一未知电阻R（定值）的阻值，但实验过程中不慎将电流表损坏，在不另外添加器材的情况下：W W w .X k b 1. c O m
①为了测出R的阻值，请你在图15乙的虚线框中画出你所设计的实验电路图。
②闭合开关后，测得你所设计的电路图中电压表的示数为U，则R= 。
乙
-
难度：
使用次数：89
入库时间：2014-06-03
一个底面积为2×10-2 m2的薄壁圆柱形容器放在水平桌面中央，容器高为0.12 m，内盛有0.08 m深的水，如图（a）所示，另有质量为0.8kg，体积为1×10-3 m3的实心正方体A，如图（b）所示（取g=10N/kg）。求：
（1）实心正方体A的密度；
（2）将实心正方体A放入图17（a）的水中后，正方体A所受浮力；
（3）将实心正方体A放入图17（a）的水中后，水对容器底部的压强变化了多少？
-
难度：
使用次数：102
入库时间：2014-06-03
如图所示的电路中，灯泡L上标有“12V 9W”字样，滑动变阻器的最大阻值为R1，R2的阻值为24Ω，电源电压保持不变。当开关S1、S2、S3都闭合时，灯泡L正常发光；当开关S1、S2断开，S3闭合时，改变滑片P的位置，使滑动变阻器连入电路的阻值分别为R1和R1/4，在这两种情况下，滑动变阻器消耗的功率相等。（灯泡电阻不随温度的变化而改变）新课 标 第 一 网
求：
（1）电源电压；（2）当开关S1、S2、S3都闭合时，两个电流表的示数；
（3）滑动变阻器的最大阻值R1。
