难度：
使用次数：195

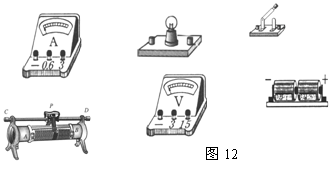

入库时间：2014-05-30如图12所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。
（1）按要求连接实物图。
（2）画出相应的电路图。
（3）连接电路时开关应处于___________（填“断开”或“闭合”）状态，变阻器的滑片应处于阻值_________（填“最大”或“最小”）处。
（4）若闭合开关灯不亮，但电压表示数约等于电源电压，此时故障可能是____________________________；如发现电流表、电压表的指针均反偏，最简单的解决方法是______________________________；如移动滑片P发现两表示数均比较小且不变，则原因为 。
-
难度：
使用次数：63
入库时间：2014-05-30
白炽灯的灯丝断了之后, 如果再搭接上会更亮, 为什么?
-
难度：
使用次数：68
入库时间：2014-05-30
电炉通电后, 电炉丝热得发红, 而跟电炉丝连着的铜导线却不那么热, 为什么?
-
难度：
使用次数：65
入库时间：2014-05-30

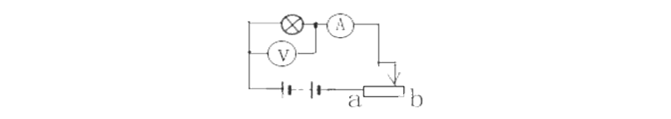

如图所示,电灯L 标有“10V, 5W ”, 滑动变阻器的最大阻值为20欧, 若灯丝电阻保持不变, 电源电压保持10伏不变, 求滑动变阻器由a 端滑动至b 端的过程中, 安培表、伏特表示数的变化范围?
