入库时间：2014-05-30如图，电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U甲：U乙=1∶3；断开开关，拆去电压表，并在甲、乙两处分别接入电流表，此时I甲∶I乙是 （ ）
A.1∶3 B.3∶1 C.1∶1 D.4∶3
-
难度：
使用次数：131
入库时间：2014-05-30
在研究电流与电压的关系时，导体甲和乙对应的电流、电压的关系图如右图所示。根据图线可知 （ ）
A．甲导体的电阻比乙的大； B．乙导体的电阻比甲的大；
C．甲、乙的电阻一样大； D．无法比较甲、乙的电阻大小。
-
难度：
使用次数：161
入库时间：2014-05-30

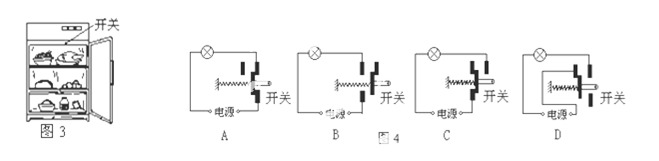

如图3所示，电冰箱门框上有一个通过冰箱门来控制的开关，当冰箱门打开时，与开关相连的弹簧伸长，开关闭合使冰箱内的照明灯发光；当冰箱门关闭时，弹簧被压缩，开关断开使冰箱内的照明灯熄灭。图4中符合要求的电路是 （ ）
-
难度：
使用次数：118
入库时间：2014-05-30
在图5所示电路中，闭合开关S，小灯泡发光，电压表有一定的示数。过一会儿，发现小灯泡不发光，电压表示数几乎为电源电压。已知电路只有一处故障， 则下列判断正确的是（ ）
A．电压表短路 B．电流表短路 C．电阻R 断路 D．小灯泡灯丝断路
图5
-
难度：
使用次数：60
入库时间：2014-05-30
下列关于温度、热量和内能的说法中正确的是： （ ）
A、物体温度升高，一定吸收了热量 B、物体放出热量时，温度一定降低
C、物体内能增加时，温度一定升高 D、物体温度升高，内能一定增加
