难度：
使用次数：150
入库时间：2014-05-29如图所示，水中A处有一条鱼，晓明用鱼叉对准他看到的鱼打算叉住它。请在图中画出晓明看到鱼（黑点）的光路图。
-
难度：
使用次数：114
入库时间：2014-05-29
如图所示，小静脚穿滑轮鞋站在竖直墙前。当
她用力推墙但还未滑动时，请在图中大致画出她在水平方向所受力的示意图。
-
难度：
使用次数：189
入库时间：2014-05-29
小孟想探究爷爷所戴老花镜的光学特性。
（1）老花镜是用 透镜制成的。已知该老花镜的度数是500度。小孟通过在阅资料得知眼镜的度数是这样定义的：焦踞的倒数称为焦度，焦度的数值乘以100便得到眼镜的度数。据此可知：小孟爷爷眼镜的焦距是__________m。
（2）小孟同学用一个镜片做实验，按要求组装好烛焰、镜片、光屏后，测得图14中光具座上a、b之间的距离是30.0cm光屏上将出现的像是图15中的（ ）
（3）同学小赵又拿了一块凸透镜，按操作要求组装好烛焰、透镜、光屏后，他把烛焰和光屏固定，在它们之间移动透镜。若他无论怎样移动透镜都不能在光屏上得到清晰的像'请你写出一条可能的原因____________________________________。
-
难度：
使用次数：57
入库时间：2014-05-29

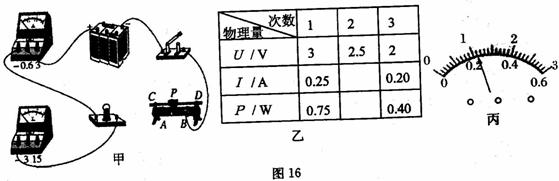

小章和小王同学做“测量小灯泡的额定功率”实验，小灯泡上标有“2.5V”字样，如图16甲所示是他们没有连接完整的实物电路。
（1）请用笔画线代替导线把图甲中的实物电路连接完整。
（2）图乙所示表格是他们的实验记录，第2次实验时电流表的示数如图丙
所示，则小灯泡中的电流是________A，小灯泡的额定功率是________w。（3）小章认为，进行第1次测量后不用再测量即可计算出小灯泡的电功率。因为通过第1次测量即可算出小灯泡的电阻，进而可以算出小灯泡的额定功率。你认为小章的想法是________的（选填“可行”或“不可行”），原因是____________________。
（4）同组的小函想测定定值电阻R的阻值，她设计了如图17所示电路，已知滑动变阻器的最大阻值为R0。闭合开关S后，将滑片调至最左端，读出电流表的示数为I1；再将滑片调至最右端，读出电流表的示数I2；则定值电阻R＝ 。
-
难度：
使用次数：181
入库时间：2014-05-29
通过以下两个现象：A．制作“自制气压计”时，从吸管中往里吹气，放开后水在吸管中升高。B．自行车放在太阳下暴晒，充足气的轮胎可能会爆裂。晓周猜想：当气体的体积一定时，气体压强可能与气体的___________和___________有关。
为了验证猜想，晓周进行了下列实验：
（1）把细玻璃管插入装有半瓶水的密闭烧瓶中，如图18所示。从细管上端往烧瓶里吹气，瓶内气体压强__________________（选填“增大”、
“减小”或“不变”），观察到细玻璃管内的水柱上升到a处静止。（2）用一块浸过酒精的纱布覆盖在烧瓶外部，过一会儿水柱高度将_________（选填“升高”、“降低”或“不变”）。
（3）如果把实验（1）中的烧瓶拿到山顶上，则管内水柱将_________a处位置（选填“高于”、“低于”或“等于”），原因是____________________________________。（假设温度不变）
（4）本实验中利用水柱的高度来判断瓶内气压的变化，这是一种常用的物理方法。
下列探究过程中，也运用了这种方法的有_____________________________________。A．根据小灯泡的亮度判断电流的大小 B．探究影
响电磁铁磁性强弱的因素C．探究杠杆的平衡条件 D．测定滑轮组的机械效率
