难度：
使用次数：115
入库时间：2014-05-27为了探究光的反射定律，小明准备了一块平面镜、一块画有ON的平整白色硬纸板、直尺、量角器及铅笔，计划组装成如图所示的装置进行实验。
（1）这个实验还需要的一个重要器材是__________________；
（2）在实验中白色硬纸板能显示__________，也能方便地测量_____________；
（3）如果纸板与平面镜不垂直，入射光沿纸板照射后将会出现的现象是______________________；
-
难度：
使用次数：64
入库时间：2014-05-27

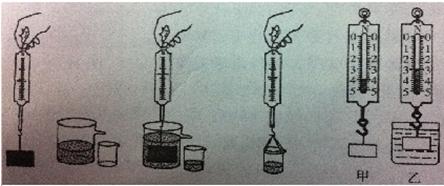

在探究“浮力大小等于什么”的实验中，小明同学的一次操作过程如图所示。
操作步骤：a.测出铁块所受的重力G铁。b.将水倒入溢水杯中。把铁块浸入溢水杯中。C.把铁块浸入溢水杯中，读出测力计示数F。d.测出小桶和被排开水的总重G。e.记录分析数据，归纳总结实验结论，整理器材。
（1）请你分析评估该实验过程，指出存在的问题：漏测的物理量：______________；操作中的错误：___________________________；
（2）根据你所学的物理知识，所测量的各个物理量应满足关系式：______________________；
（3）做完上述实验后，小明同学又用弹簧测力计测量一合金块的密谋，操作过程如图所示，则合金块的浮力为___________N；合金块的质量是__________kg；合金块的密度是__________kg/m（g＝10 N/kg）
-
难度：
使用次数：153
入库时间：2014-05-27

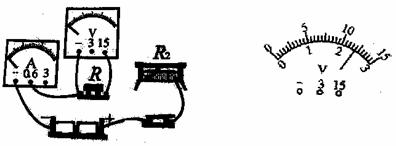

在“探究电阻上的电流与两端电压关系”的实验中，如图是某位同学还没有连成的电路。
（1）图中已经连接的部分，有两处或不恰当的地方，请指出来：
①____________________________；②____________________________；
（2）错误纠正后，该同学又连了一根线把电路补充完整。闭合开关后，电流表和电压表都有示数，但是移动滑动变阻器的滑片时两表的示数都不发生变化，故障原因是：____________________________；
（3）故障排除后，该同学测得的几组数据如表所示，其中第4次电压表的如上图所示，请
读出来填入表格中。根据表格中记录的数据可知，实验中所用定值电阻的阻值大小为__________Ω；分析实验数据，可得出“电阻一定时，电流与电压成正比”的实验结论。分析数据得出这个结论的依据是____________________________。
实验序号
1
2
3
4
5
电压值U/V
1.50
1.80
2.00
2.80
电流值I/A
0.30
0.36
0.40
0.48
0.56
（4）如果接下来用现有器材探究电流与电阻的关系，还需要增加哪些器材？_______。
（5）若用小灯泡替换定值电阻后，还能否用这套装置探究“电流与电压的关系？” ________（填“能”或“不能”），原因是____________________________。
-
难度：
使用次数：112
入库时间：2014-05-27

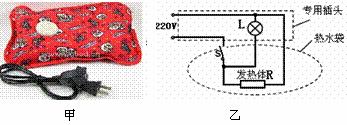

如图所示是常用的电热水袋，图乙是它的结构原理示意图，其性能指标如表所示。某次热水袋装满温度是15℃的水，在额定电压下加热10min后指示灯就熄灭了，则此过程中，
求：（1）水吸收的热量是多少？
（2）10min电热袋消耗的电能是多少？
（3）电热水袋的发热效率多少？
额定电压
220V
额定加热功率
500W
指示灯功率
≤0.2W
袋内充水
1L
自动断电
65℃
-
难度：
使用次数：114
入库时间：2014-05-27
小明看到他家4月份的电费缴费通知单，这个月的用电量是116kw·h，过去他家每个月的用电量在90 kw·h～100 kw·h之间，家里没有增添新的电器且用电器工作的时间与过去基本相同，4月份为什么会用这么多电呢？于是，他将一个标有（220V 100W）的灯泡单独连入了家庭电路中用调节好的电压表测出了其两端电压为198V，观察到电能表（3000转/千瓦时）的铝盘在10min内转过了５０转，假定灯丝电阻不变，求：
（１）灯泡灯丝的电阻是多大？
（２）灯泡消耗的实际功率多大？
（３）１０min灯泡消耗多少电能？
（4）请通过计算分析小明家的电能表是否存在问题。
