入库时间：2014-05-25电动自行车已成为大众化的一种交通工具，小乔对家里的电动自行车进行了测试，他骑车在平直的路面上由静止开始运动，获得如图所示的速度v和牵引力F随时间t变化的关系图象．已知匀速行驶时，电动机输入电压48V，输入电流5A，由图可知，7～12s电动自行车受到的摩擦力为 N； 电动自行车匀速行驶时，电能转化为机械能的效率为 %．
-
难度：
使用次数：185
入库时间：2014-05-25

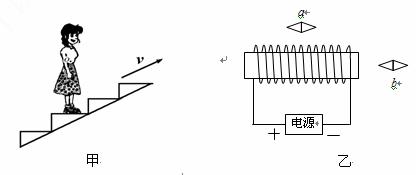

（1）如图甲所示为一同学站在某商场匀速向上运动的电动扶梯上的示意图，请在图中作出她所受力的示意图（O点为她的重心）。
（2）请在图乙中分别标出小磁针a、b静止时的N、S极。
-
难度：
使用次数：145
入库时间：2014-05-25

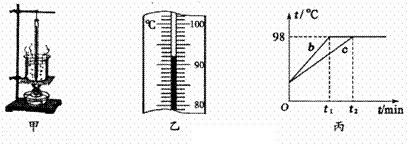

在做“观察水沸腾”的实验时，
（1）A组同学用的是如图甲所示装置，他们测出的水温将偏_____ (选填“高”或“低”)。
（2）图乙是B组同学在实验某时刻温度计的示数，此时水的温度是_____℃。
（3）B、C两组同学虽然选用的实验装置相同，但将水加热到沸腾用的时间不同，他们绘制的温度随时间变化的图像如图丙所示。分析图像可知：水的沸点是_____℃，当时的大气压_____ (选填“<”、“>”或“=”)l标准大气压；B、C组得到b、c两种不同图像的原因可能是水的_____不同。
-
难度：
使用次数：133
入库时间：2014-05-25

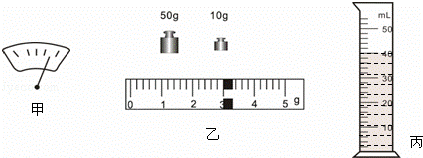

同学们学习了密度后，想用测密度的方法来鉴别色拉油和地沟油．查得优质色拉油的密度在0.90g/cm3﹣0.93g/cm3之间，地沟油的密度在0.94g/cm3﹣0.96g/cm3之间．然后，进行了如下实验鉴别：
A．把天平放在水平桌面上，将游码移至左端的零刻线处后，发现指针在分度盘上的位置如图甲所示，此时应将平衡螺母向 （选填“左”或“右”）调节使天平平衡；
B．取适量样品油倒入烧杯，用天平测出烧杯和样品油的总质量m1，如图乙所示m1= ；
C．然后将烧杯中部分样品油倒入量筒中，测出烧杯和剩余样品油的总质量m2=25g，则量筒中样品油的质量表达式为m1﹣m2；
D．读出量筒中样品油的体积V，如图丙所示；
E．利用实验数据，计算出样品油的密度ρ= g/cm3；
F．根据测算出的密度，小明通过比对，该样品油 地沟油（选填“是”或“不是”）．
-
难度：
使用次数：52
入库时间：2014-05-25

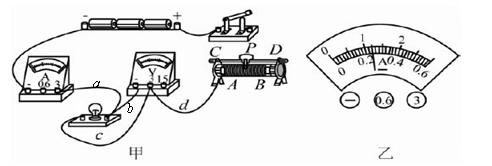

在“测量小电灯功率”的实验中，小电灯的测定电压为2.5V，正常发光时的电阻约为10Ω.
（1）请你用笔画线代替导线，将图甲中实物电路连接完整．
（2）连接好电源，闭合开关，小电灯发光，但电压表示数为0，经检查，图中a，b，c，d四根导线有一根断了，则该导线是_______（填写字母）．
（3）排除故障后，闭合开关，测量小电灯额定功率，移动变阻滑的滑片P，眼睛应先注视_______表的示数，然后读出另一电表示数，当小电灯正常发光时，电流表的示数如图乙所示，则小电灯的额定功率为______W。w W w .x K b 1.c o M
（4）在小电灯正常发光时，再将滑片P向B端移动到另一位置，则小电灯的实际功率______（选填“大于”、“小于”或“等于”）额定功率．
