难度：
使用次数：77
入库时间：2014-05-24某型号电吹风内部是由电风扇（电动机）和电热丝（电阻）组成，为了保证其安全工作，它有两个开关控制。只闭合开关S1吹冷风，只闭合开关S2不能工作，S1和S2都闭合吹热风。上图方框内已画出了电吹风的插头部分，请你在图中完成电吹风的内部电路图。
-
难度：
使用次数：358
入库时间：2014-05-24
如图所示，置于海绵上的木块，高为0.05m，底面积为0.02m2，质量为0.6kg，g取10N/kg。求：
（1）木块的重力大小;
（2）木块的密度;
（3）木块对海绵的压强。
-
难度：
使用次数：139
入库时间：2014-05-24
太阳能热水器是利用太阳能来加热水的一种装置，小新同学家有一台太阳能热水器安装在离地面10m高的屋顶上。现需要将初温为100C的100kg的水，加热到600C，则：
（1）把这些水从地面输送到屋顶的热水器中，需要对水做多少功？
（2）这些水要从太阳那里吸收多少热量？
（3）下雨时，改用热水器中的电辅助设备加热（加热功率为1500W），若不计热损失，加热这些水需多长时间？[g=10N/kg，c水=4.2×103J/(kg·0C)]
-
难度：
使用次数：181
入库时间：2014-05-24

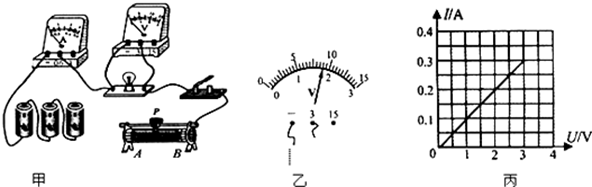

在测量小灯泡正常发光时的电阻的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V，图甲是未连接完整的实验电路．
（1）连接实验电路的过程中开关应 ．
（2）请你用笔画线代替导线，将图甲所示的实验电路连接完整（要求滑动变阻器的滑片P
向左移动时电流表的示数变大）．（3）闭合开关后，缓慢移动滑动变阻器的滑片p，同时观察 （选填“电压表”或“电流表”）示数的变化，当电压表的示数如图乙所示时，其读数为 V；若要测得小灯泡正常发光时的电阻，滑片P应向 （选填“A”或“B”）端移动．
（4）实验时闭合开关，两表均有示数，若将小灯泡从灯座中取走，电压表 示数，电流表 示数（两空均选填“有”或“无”）．
（5）改变滑片P的位置，获得多组对应的电压、电流值，绘制了如图丙所示的I-U图象（不计小灯泡电阻随温度的变化）．由图象可知，小灯泡正常发光时的电阻 Ω．
-
难度：
使用次数：75
入库时间：2014-05-24
在学校实验室里，小红与同学们一起通过实验探究了“平面镜成像特点”，如图甲所示。
（1）该小组同学应该选取两根 （选填“相同”或“不相同”）的蜡烛做实验．
（2）点燃蜡烛A，在玻璃板后面移动蜡烛B，直到看到
为止，此现象说明像与物体大小相等 ．（3）如图乙是该小组的实验记录，通过分析它们发现像与物到玻璃板的距离 ，像与物的连线与玻璃板 ．
（4）在小组间交流讨论时，其他小组指出小红组的实验有不足之处，你认为是： ．
（5）下课回到教室后小红想用自己的梳妆镜继续实验，小鹏告诉她不能用梳妆镜进行，应该用实验室的玻璃板，因为：
。（6）但小红认为可以利用课上老师讲解的平面镜成像原理（如图丙所示）重新设计实验，并演示给小鹏看；如图丁所示，她在镜前放一笔帽A，在笔帽左侧，用一只眼睛观察笔帽A的像，并沿视线方向在纸上插一枚大头针，使大头针恰好能挡住像B,记下大头针的位置a；再插第二枚大头针，使大头针恰好能挡住第一枚大头针，记下大头针的位置b；然后在镜前笔帽A的右侧，用同样的方法记下c和d。
小鹏看到这里恍然大悟，代替小红继续操作找到了像B的位置；他的操作是：
。
