难度：
使用次数：275
入库时间：2014-05-23如图17所示，用压强计“探究影响液体内部压强大小的因素”.
（1）图甲所示压强计是通过U形管中水面的 ▲ 来反映被测压强大小的.使用前应检查装置是否漏气，方法是用手轻轻按压几下橡皮膜，如果U形管中的水面能灵活升降，则说明该装置 ▲ （选填“漏气”或“不漏气”）.（2）若在使用压强计前，发现U型管内水面已有高度差，通过 ▲ （选填序号）方法可以进行调节.
①从U型管内向外倒出适量水；②拆除软管重新安装；③向U型管内添加适量水；
（3）图乙、丙、丁表示探究过程中的三个情景.容器中液体的种类、金属盒插入的深度以及U形管中的水面情况，都可以从图上看出．比较图 ▲ 可知液体压强大小与深度有关；比较图 ▲ 可知液体压强大小还与液体的密度有关.
-
难度：
使用次数：910
入库时间：2014-05-23
下面是探究“凸透镜成像规律”和“平面镜成像特点”的实验：

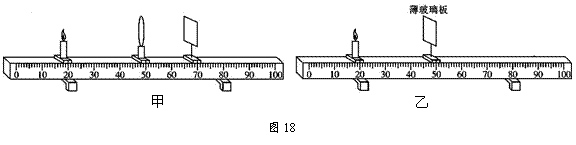

（1）如图18甲所示是探究“凸透镜成像规律”的实验装置，此时光屏上得到了烛焰清晰的 ▲ （选填“放大”、“缩小”或“等大”）的实像， ▲ （选填“照相机”或“投影仪”）就是根据这一原理制成的.
（2）如果保持光屏的位置不变，把蜡烛向左移动一小段距离时，要想在光屏上得到清晰的像，应该在凸透镜和蜡烛之间放置一个焦距适当的 ▲ （选填“凸透镜”或“凹透镜”）才能实现. ▲ （选填“近视”或“远视”）眼就是利用这个原理进行矫正的.
（3）如图18乙所示，为了探究“平面镜成像特点”，将凸透镜换成了薄玻璃板.此时调节光屏（未画出）的位置，光屏上 ▲ （选填“能”或“不能”）承接到烛焰的像，其原因是 ▲ .
-
难度：
使用次数：60
入库时间：2014-05-23

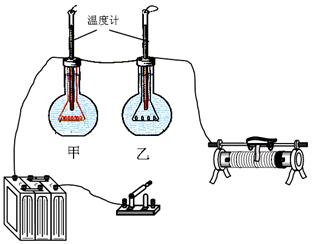

如图19所示的装置探究“导体产生的热量与电阻大小的关系”.图中两只烧瓶内盛有质量和温度相同的煤油，温度计可显示瓶中煤油的温度，煤油中都浸着一段横截面积相同、长度不同的镍铬合金丝，已知甲瓶中的镍铬合金丝比乙瓶中的长.
（1）请用笔画线代替导线将电路连接完整，要求闭合开关、滑动变阻器的滑片向右移动时电路中电流变大；（2）正确连接电路，闭合开关后，可以观察到 ▲ （选填 “甲”或“乙”）瓶中温度计的示数升高得更快，这表明：在电流和通电时间相同的情况下，导体的电阻越大，产生的热量越多.
（3）利用此装置还可探究电流通过导体产生的热量与 ▲ 的关系，实验时移动滑动变阻器的滑片，观察 ▲ （选填“同一”或“不同”）烧瓶内的温度计示数升高的快慢.
（4）小明认为，将该装置改进后，还可以做“比较水和煤油比热容的大小”的实验，则他应将其中一烧瓶中的煤油换成水，对这部分水的具体要求是 ▲ ，并且要使甲、乙两烧瓶中金属丝的电阻 ▲ .水和煤油吸热的多少是通过 ▲ 来反映的（选填“温度计升高的示数”或“加热时间”）.通过实验，发现水的温度上升较慢，表明 ▲ 的比热容比较小.
小明利用
-
难度：
使用次数：92
入库时间：2014-05-23

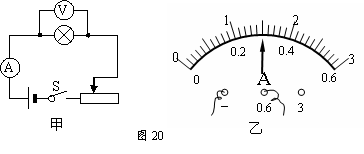

图20甲是“测量小灯泡额定功率”的实验电路图，其中电源电压恒为6V，小灯泡的额定电压为2.5V.
（1）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片，发现小灯泡始终不亮，电流表无示数，但电压表有示数，则其原因可能是 ▲ .
（2）排除故障，开始实验，移动变阻器滑片，直至灯泡正常发光，此时电流表的示数如图乙所示，则该灯泡的额定功率为 ▲ W.
（3）在不改变图20甲电路和元件的前提下，能否利用控制变量法来探究电流与电压的关系？为什么？ ▲ 、 ▲ .
（4）小明在实验时，不小心将电
流表损坏，由于没有多余的电流表更换，老师取走电流表，并拿来一只定值电阻R0，请你帮助小明借助现有的实验器材，在图21方框内设计出相应的电路，测出灯泡的额定功率.
小明的实验步骤应该是：
① ▲
② ▲
③计算灯泡额定功率的表达式为P额= ▲ （用已知量和测量量表示）.
