难度：
使用次数：181
入库时间：2014-05-23现代医学使用的心肺机的功能之一，是用“电动泵”替代心脏推动血液循环.其原理如图10所示，将线圈ab缠绕并固定在活塞一端，利用它通电时与固定磁铁之间的相互作用，带动电动泵中的活塞，抽送血液.图中阀门S1只能向外自由开启，反向则封闭管路；阀门S2只能向内自由开启，反向则封闭管路.当电动泵工作时，血液从阀门 ▲ 抽进，从阀门 ▲ 送出（以上两空均选填“S1”或”S2”）；当线圈中的电流从a流向b时，活塞处于 ▲ 状态（填“抽血”或“送血”）.
-
难度：
使用次数：146
入库时间：2014-05-23

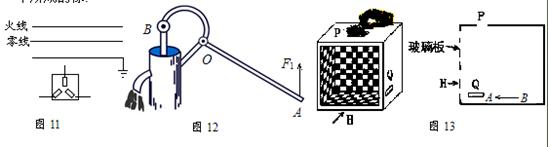

按照题目要求作图
（1）请在图11中，用笔画线代替导线将三眼插座接到电路中；
（2）请在图12中画出动力Fl的力臂以及作用于B点的阻力F2的示意图；
（3）如图13所示,魔术箱内有一个平面镜,从P处放入一物,箱中不见物体；换从Q处放入一物，箱中却见两个“物体”.在右图中作出魔术箱中的平面镜及物AB在该平面镜中所成的像.
-
难度：
使用次数：160
入库时间：2014-05-23
如图14所示，弹簧测力计下面挂一实心圆柱体，将圆柱体从盛有水的容器上方离水面某一高度处缓缓下降（其底面始终与水面平行），使其逐渐浸没入水中某一深度处.右图是整个过程中弹簧测力计的示数F与圆柱体下降高度h变化关系的图像.已知ρ水＝1.0×103kg/m3，g取10N/kg.
求：（1）圆柱体的重力；
（2）圆柱体浸没时受到的浮力；
（3）圆柱体的密度.
-
难度：
使用次数：192
入库时间：2014-05-23
用电取暖是近几年新兴起的一种家庭供暖方式，它依靠电热管产生热量，并由电动机将热空气送入房间.如图15所示是某电取暖装置的电路图及相关参数.
（1）电动机正常工作时的电流是多少？（计算结果保留两位小数）
（2）电热管正常工作时的电阻是多少?
（3）若仍采用水暖系统供热并忽略暖气片吸收的热量，暖气片进水管的水温是60℃，出水管的水温是40℃，那么电热管R正常工作35min所产生的热量需要由多少暖气水来提供？[已知暖气水的比热容c暖气水=4.2×103J/(kg·℃)]
额定电压
220V
电热管额定功率
800W
电动机额定功率
40W
,网Z,X,X,K
-
难度：
使用次数：164
入库时间：2014-05-23
在探究影响滑动摩擦力大小的因素时，小红设计了如图16所示的三次实验.
（1）实验要求用弹簧测力计沿水平方向拉着木块做 ▲ 直线运动，根据 ▲ 原理，可知此时滑动摩擦力与拉力大小相等，即弹簧测力计的示数等于滑动摩擦力的大小；（2）在甲图所示的实验中，弹簧测力计的示数为 ▲ N；
（3）比较 ▲ 两次实验，可以得出结论：当压力大小一定时，接触面越粗糙，滑动摩擦力越大；
（4）比较甲、乙两次实验，可以得出结论： ▲ .
