难度：
使用次数：591
入库时间：2014-05-21在图中杠杆B点挂一重物G，要使此时杠杆在图中位置平衡。请画出此时施加在杠杆A点处最小的力FI和杠杆受到阻力F2的示意图。
-
难度：
使用次数：52
入库时间：2014-05-21
甲图是小东家床头柜上的旋钮开关S，乙图中开关S单独控制台灯的通断和亮度请在乙图中连接符合安全用电要求的电路图。
-
难度：
使用次数：114
入库时间：2014-05-21
在探究“凸透镜成像规律”实验时，小东分别作了如下的探究：
(1)实验一：“凸透镜对光的作用”，他选择了两个口径相同焦距不同的凸透镜进行实
验。由实验现象画出如图所示的光路，根据光路图你能得到哪些结论？

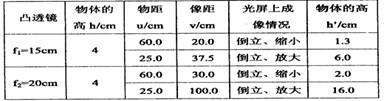

(2)实验二：“凸透镜成像实验”
他选择了两个焦距不同凸透镜进行实验，并把收集的证据填入下表中．根据表中的信息，
你认为凸透镜成像情况与哪些因素有关？请写出相应的结论。
(3)在得出正确实验结论后，小东对同一景物进行拍照，身边有不同焦距的照相机，分别拍摄
出照片A和B，请你指出在拍摄了照片A后，他可以用哪些方法再拍摄出清晰的照片B?
-
难度：
使用次数：53
入库时间：2014-05-21
小东在探究“小灯泡发光时的亮度与其电功率的关系”实验中，所用电源的电压是8V，小灯泡的额定电压是5v，小灯泡两端允许加的最大电压为小灯泡额定电压的1.2倍（小灯泡电阻大于8 Q）。
(1)正确连接电路后，闭合开关前，应将变阻器的滑片滑到______。闭合开关时，发现两表示数都较小，此时将变阻器的滑片向阻值最小端缓慢滑动，同时观察两表示数，那么观察电流表示数的目的是____一____
(2)当小灯泡两端加到最大电压时，电流表的示数如图所示，那么，你选择的滑动变阻器的最小阻值不得小于多少？
(3)请画出实验记录表格并填入能够收集的相应信息。
-
难度：
使用次数：58
入库时间：2014-05-21
物理兴趣小组的同学探究了“影响浮力大小的因素”，下面是他们探究后互相交流的情景。
(1)为了验证小燕的想法是
否正确，他们在实验室，选取了弹
簧测力计、细线、三块大小不同的
石块、溢水杯、水、小桶这些器材，
进行了实验探究，测出的数据如下表所示请你利用测量数据进行验证，并写出得出结论的具体过程。（测量数据用表格中的物理量表示）
(2)围绕研究的问题t他们仔细分析处理数据的过程，有了…个新的发现，请你写出
他们的新发现。
(3)对于“新发现”，小东认为：它只是对在液体中下沉的物体成立，而在液体中漂浮
盼物体“新发现”是否成立昵？还需要验证。请你利用上面的器材，把石块换成木块进行探
究，用画简图的方法描述他们的实验过程。
