难度：
使用次数：153
入库时间：2014-05-21同学们利用如图甲所示的实验装置探究“浮力的大小与物体排开液体的体积的关系”，实验中物体排开液体的体积可由物体上的刻度线显示出来，小刚通过实验得到了表一中的实验数据：
表一
实验次数
酒精的密度ρ/kgm-3
物体排开液体的体积V/cm3
物体的
重力G/N
测力计的示数F/N
浮力
F浮/N
1
0.8×103
40
2
1.7
0.3
2
50
2
1.6
0.4
3
60
2
1.5
0.5
（1）分析表一中的实验数据，小刚得出的实验结论是：__________________________________________________________ 图甲
（2）小刚和小涵进行交流时发现，小涵虽然和自己得出了相同的实验结论，但实验中使用的液体和记录的实验数据并不完全一样。表二为小涵记录的实验数据：
表二
实验次数
水的密度ρ/kgm-3
物体排开液体的体积V/cm3
物体的
重力G/N
测力计的
示数F/N
浮力
F浮/N
1
1×103
40
2
1.6
0.4
2
50
2
1.5
0.5
3
60
2
1.45
0.6
他们对两人的实验数据进行综合分析后，又发现了一个新的结论： _________________________________________________________
（3）在对比两人的数据时他们还发现，即使在不同液体中，物体也能受到一样大的浮力。而且浮力大小相等时，酒精的密度小，排开酒精的体积就大；水的密度大，排开水的体积就小。受此启发，小涵提出了关于浮力大小的一个新的猜想：
_________________________________________________________相等。

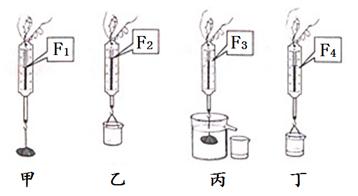

（4）于是，两人又用下图所示装置进行了多次实验，发现每次实验时弹簧测力计的四个示数F1、F2、F3、F4之间都存在一个规律，能验证小涵的新猜想是正确的。
请你写出他们发现这个规律的数据处理过程。
-
难度：
使用次数：69
入库时间：2014-05-21
小涵要测量一个电阻Rx的阻值，现只找到如下器材：一个电压不变的电源，三个阻值已知的定值电阻（R1=10Ω、R2=20Ω、R3=40Ω），一个表盘数字已经模糊（但刻度清晰）的电压表，两个开关S1、S2，导线若干。小涵要利用这些器材测量Rx的阻值。
（1）她先将定值电阻Rl接入其设计的如右图所示电路中进行实验。当闭合S1、断开S2时发现电压表无示数，经检查电压表、电源均正常，且只有一处故障，下面列出的故障原因中，你认为可能的是__________。（填写序号）
A.Rx短路 B.Rx断路 C.R1短路
（2）排除故障后，闭合开关S1、S2时电压表的指针偏转情况如图（甲）所示；闭合开关S1、断开S2时电压表指针偏转情况如图（乙1）所示。再用R2、R3分别替换Rl接入电路进行实验，当闭合开关S1、断开S2时电压表对应的指针偏转情况如图（乙2）、（乙3）所示。
图（甲） 图（乙1） 图（乙2） 图（乙3）
①小涵进行多次实验的目的是______________________________________。
②当Rl接入电路时Rx的的测量值Rx1=_____Ω；当R2接入电路时Rx的的测量值Rx2又是多大呢？请写出计算Rx2的过程。
③最后小涵测得待测电阻Rx的阻值为________Ω。（保留一位小数）
-
难度：
使用次数：82
入库时间：2014-05-21
“六一”儿童节快到了，爸爸送给小涵一个太阳能电动玩具汽车。如图所示是该太阳能电动玩具汽车的电路简化图。由太阳能电池给电动机提供动力，通过一个调速电阻改变电动机转速。已知，太阳能电池电压6V保持不变，调速电阻的最大阻值10Ω，闭合开关，求：
（1）当滑片P在最左端时，电动机的功率是18W，此时电流表的示数为多大？
（2）当滑片P在最右端时，电压表示数为5V，通过调速电阻的电流为多大？电动机的能量利用率是多少？
（电动机能量利用率：电动机消耗的功率与电源输出总功率的百分比）
（3）在工作过程中，电动机因故
障卡住无法转动，很快就闻到焦糊味道，请你从能量转化角度解释这个现象。
