入库时间：2014-05-20为比较酒精和碎纸片这两种燃料的热值，小明采用如图所示的装置进行实验：他将一定质量的酒精和碎纸片分别放入两个燃烧皿中，点燃它们，分别给装有质量相等的水的两个相同烧杯加热，直至酒精和碎纸片完全燃烧．
(1)小明设计了一张记录实验数据的表格，其中①②两项内容漏写了，请你帮他补充完整．
温度
燃料加热前水温／℃
①
10g酒精
②
(2)实验后小明根据实验数据利用公式Q=cmΔt算出了水吸收的热量，结合“10g酒精”这一数据，算出了酒精的热值，算出的酒精热值是否可靠，请说明理由 ．
-
难度：
使用次数：77
入库时间：2014-05-20
总结本学期所做的物理探究实验会发现：
（1）当要研究的物理量不易直接测量时，都要想办法把它们的大小间接表示出来。

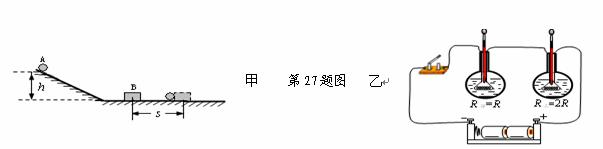

如图甲的实验是通过 ，间接的知道物体动能的大小；图乙的实验是通过 ，间接比较两个电阻丝产生的热量的多少。
（2）当要研究的物理量与多个因素有关时，都要采用控制变量法。如：图甲的实验中，使用同一个球就是为了______ ______，探究动能大小与___ _______的关系；图乙中将两个电阻串联起来，就是为了______ ____，探究电流产生的热量与___ ___的关系。
（3）有些实验装置经过适当的改进还可以进行其它的探究实验。
如：图甲装置中增加一个弹簧测力计等器材，我们还可以探究斜面的机械效率是否与物体的重力有关；图乙中如果再增加一个______ ____，我们就可以探究电流产生的热量与电流大小的关系了。
-
难度：
使用次数：76
入库时间：2014-05-20
按图示的电路图做“测置小电灯的功率”的实验，所用器材有：标“3.8V”字样的待测小电灯、电压恒为6V的电源、标有“20Ω 1A”的滑动变阻器、电流表（量程为0〜0.6A、0〜3A）、电压表（量程为0〜3V、0〜15V）、开关及导线若干．
电压表的示数
U/V电流表的示数 I/A
小电灯的功率 P/W
2.0
0.20
2.5
0.22
3.0
0.25
3.8
0.30
4.5
0.32
（1）某学生在实验时，把电流表与电压表的位置交换连接了，闭合开关后会造成 （填选项字母）(2分)
A．电流表烧坏 B、电压表烧坏 C．小电灯烧坏 D、小电灯不亮
（2）另一学生按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是： ，排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：
（3）小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入上表．①通过上表数据，可算得小电灯的额定功率为 W，还可得出关于灯丝电阻的结论是： ；
②当小电灯正常工作时，连人电路的滑动变阻器的阻值为 Ω
③将两个这样的相同规格的小电灯串联后直接接在6V电源的两端，两灯消粍的总功率为 W．（4）若电压表的0〜15V量程已损坏，只能使用0〜3V量程，其它器材不变，如何测出小电灯的额定功率？
①在虚线框中画出测量电路图；（2分）②若小电灯两端最大可加4.5V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范应为 Ω～ Ω。
