难度：
使用次数：174

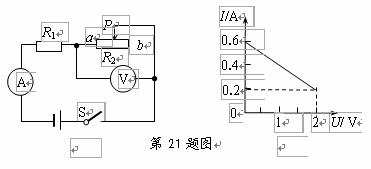

入库时间：2014-05-20如图所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如右图所示，则电源电压为___ ___V，R2的最大阻值为__ __Ω，R1的阻值为__ __Ω。
-
难度：
使用次数：139
入库时间：2014-05-20

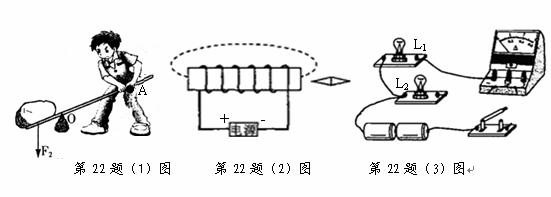

完成下列作图．
(1)如图，用撬棍撬起石块，O为支点．(1)画出阻力F2的力臂L2；(2)画出在A点施加的最小动力F1的示意图．
(2) 请在图中标出小磁针的N极和磁感线的方向．
(3)按要求将图所示的电路连接好。要求：开关闭合时，两灯都能发光且两灯并联，电流表测量干路中的电流。(两灯的电阻均大于10Ω)
-
难度：
使用次数：298
入库时间：2014-05-20
如图所示，工人通过滑轮组使重600N的箱子以0.4m/s 的速度从地面提升到12m高的平台上，若工人吊起箱子过程中做的额外功是1800J．求：
(1)滑轮组的机械效率是多大？
(2)工人吊起箱子的过程中所用的拉力是多少？
(3）工人做功的功率为多少？
-
难度：
使用次数：188
入库时间：2014-05-20
在一次课外活动中，小华同学对家里的电磁炉进
行了相关的观察和研究，并记录了电磁炉及她家电能表的有关数据，如右表所示。（水的比热容为c= 4.2×103J/(kg·℃)。请你根据小华同学在活动中获得的有关资料，求解在这段时间内：（1）水所吸收的热量；
（2）电磁炉的实际功率；
（3）电磁炉烧水的效率。
观察对象
有关记录
研究活动
电磁炉
铭牌
U额＝220V
P额＝1kW
①用电磁炉加热一壶水（水的质量m＝2kg，初温t0＝30℃）
②关闭家里其它用电器。只将该电磁炉接入电路烧水，观察到电能表表盘在5min内转了150r,最后测得水的温度 t＝50℃
电能表
铭牌
220V
10(40)A50Hz 2000r/kW·h
-
难度：
使用次数：187
入库时间：2014-05-20
小明思考“斜面的机械效率与斜面的倾斜程度有没有关系？”。他在用同一木板做的斜面上,做匀速直线拉动物块的探究实验，如图，
并记录实验数据如下：
实验
次数
斜面倾
斜程度
物重
G/N
物体上升
高度h/m
拉力
F/N
物体移动
距离S/m
有用功
W有/J
总功
W总/J
机械
效率
1
较缓
5.0
0.10
1.6
0.5
0.50
0.8
63%
2
较陡
5.0
0.15
2.2
0.5
0.75
1.1
68%
3
最陡
5.0
0.25
3.3
0.5
(1) 将表格中的空白数据填上。
(2) 通过对上述实验数据的分析，你认为斜面省力情况与斜面倾斜程度的关系是：斜面越陡，越 。
(3) 通过对上述实验数据的分析，你对斜面机械效率的问题可获得的初步结论是： ；
(4) 如果小明还想要探究斜面的机械效率与物体重力的关系，请你与他一起来完成实验：
①实验时应控制不变的条件是 、 ；
②实验时需要的测量仪器有： 、 。
