难度：
使用次数：129
入库时间：2014-05-19电热安全压力锅解除了普通压力锅的安全隐患，既省时又省电．某电压力锅的额定电压为220V，额定功率为1200W．
(1)电热压力锅在使用时，应选用 (选填“两”或“三”)孔插座；
(2)若使用上述压力锅将2kg初温为20℃的水加热升温至120℃的过程中，水吸收的热量为 J，这些热量需要完全燃烧 g的煤气．(水的比热容为4.2×103J/(kg·℃)，煤气的热值为5.0×107J/kg)
(3)若某次仅使用上述压力锅正常工作0.5h，测得图示电能表的指示灯共闪烁600次，由此可知该过程中压力锅是 (选填“间歇”或“持续”)通电工作．
-
难度：
使用次数：113
入库时间：2014-05-19
按照题目要求作图．(6分)
(1)要用如图1所示的滑轮组吊起重500N的重物．已知绳子能承受的最大拉力为200N，
请画出绕绳的方法(不计滑轮重与摩擦)．
(2)在如图2所示电路中的圆圈内填上适当的电表符号，使电阻R1与R2
并
联．(3)电冰箱的压缩机(电动机)是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭．请在图3中用笔画线连接好符合上述特点的电冰箱工作电路图．
(3
-
难度：
使用次数：265
入库时间：2014-05-19
在农村常有家庭挖井取水。小明同学用如图(甲)所示的滑轮组提土，他用20s的时间把重为140N的土从井中匀速提升4m，拉力做的功W随时间t的变化图像如
图(乙)所示。不计绳重和摩擦，求：(1
)有用功；(2)滑轮组的机械效率；(3)拉力的大小；
-
难度：
使用次数：98
入库时间：2014-05-19
下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝．
××牌电烤箱
额定电压
220V
额定
功率
高温挡
1100W
低温挡
440W
电源频率
50Hz
求：(1)电烤箱在高温挡正常工作10min所消耗的电能；
(2)电路中R2的阻值；
(3)电烤箱在低温挡正常工作时R1的功率．
-
难度：
使用次数：140
入库时间：2014-05-19
在课外兴趣小组活动中，小明想验证重力势能与高度的关系：他在水平地面上铺
一张纸，将篮球表面涂黑，使篮球分别从不同高度处自由下落，在纸上留下黑色圆斑A、B，如图所示。球从较高处下落形成的圆斑是图中 (选填“A”或“B”)
爱动脑筋的小明发现，篮球落地后反弹的高度每次也不相同，那么篮球由静止开始下落,反弹的高度究竟与哪些因素有关呢?小明与大家一起对这个问题进行了讨论，提出了不同的猜想。猜想1：篮球反弹的高度可能与球的型号有关；
猜想2：篮球反弹的高度可能与下落的高度有关；
猜想3：篮球反弹的高度可能与地面材料有关。

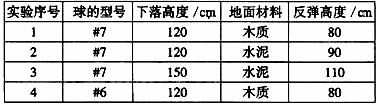

于是，小明用两只充足气的#7(标准男子)、#6(标准女子)篮球及刻度尺，在水泥地面和木制地板上进行了实验。通过实验，得到的实验数据如下表：
(1)要验证猜想2，需要选用实验序号为 、 的两组数据进行分析。
(2)通过他的实验数据，可得到的结论是：篮球反弹的高度与 有关，与 无关。
