入库时间：2014-05-17下图是探究凸透镜成像的规律的实验装置。
(1)实验前，应将烛焰的焰心、透镜的光心、光屏的中心调整至____________________。
(2)如图所示，当蜡烛与凸透镜的距离为30cm时，在光屏上得到一个清晰缩小的_________像，由此可断定凸透镜的焦距___________15cm。
(3)小明在光屏上得到一个清晰完整的烛焰的像后，他的食指指尖不小心触摸到了凸透镜镜面，此时光屏上会出现_________________。（选填“指尖的像”、“指尖的影子”、“完整烛焰的像”或“部分烛焰的像”）
-
难度：
使用次数：118
入库时间：2014-05-17

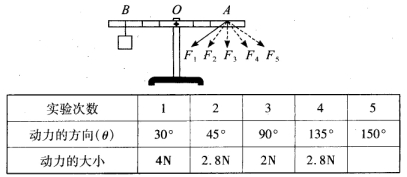

如图所示，在探究杠杆的平衡条件时，某同学将一个钩码悬挂在杠杆左端B点的下方，这样使阻力的大小、方向、作用点都不变。实验中始终保持杠杆右端动力作用点的位置在A点，多次改变动力的方向（即改变支点和动力作用点的连线OA跟动力作用线的夹角θ，用弹簧测力计测出每次动力的大小。下表是他记录的实验数据。
(1)5次实验中动力____的力臂最长。第5次实验中，动力F5的大小应为__________。
(2)分析表中的数据可知：支点和动力作用点的连线跟动力作用线的夹角越接近________，杠杆越省力。
-
难度：
使用次数：225
入库时间：2014-05-17

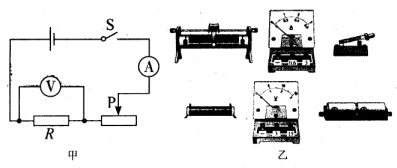

图甲是某同学探究电流与电阻的关系的电路图。
(1)根据图甲将图乙所示的实物图连接起来。
(2)图丙是某同学第一次记录实验数据时电流表和电压表的示数，它们分别是__________A、__________V.
(3)如果将第一次实验中的定值电阻换成12Ω的电阻后，为了完成实验，则应将滑动变阻器的滑片向_______滑动。
-
难度：
使用次数：61
入库时间：2014-05-17
下图是一个电热器的工作原理图，电热器内的两个电热丝R1和R2的阻值分别为60.5Ω和121Ω。旋转开关内有一块绝缘圆盘，在圆盘的边缘依次有O~9共10个金属触点；绕中心轴转动的旋钮两端各有一个金属滑片，转动旋钮可以将相邻的金属触点连通。电热器通过旋转开关可以实现多档位工作的要求。
(1)如图所示，当旋钮上的箭头指向图中位置D时，金属滑片将2、3触点接通，同时另一端将7、8触点接通。此时电热器的功率是多少W?
(2)该电热器以最大功率工作时，10min内放出的热量是多少J?此时旋纽开关上的箭头指向图中什么位置？
