难度：
使用次数：108
入库时间：2014-05-17如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，用试电笔分别插入插座的两孔，氖管均发光。造成这一现象的原因可能是（ ）
A．ab间的保险丝熔断了 B．cg间的插座短路了
C．ef间的导线断路了 D．dh间的电灯短路了
-
难度：
使用次数：123
入库时间：2014-05-17

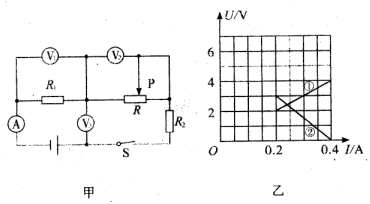

在如图甲所示的电路中，电源电压U保持不变，R1、R2为定值电阻，R为滑动变阻器，闭合开关S，将滑动变阻器的滑片P从最右端滑到最左端的过程中，电压表V1、V2的示数随电流表A的示数变化分别如图乙中图线①、②所示。变阻器的滑片P从最右端滑到最左端的过程中，下列说法错误的是
A．整个电路消耗的功率减小了1. 2W
B．R1、R2消耗的功率之比始终等于2:1
C．电源电压U为6V保持不变，R1、R2的阻值分别为10Ω、5Ω
D．电源电压U为6V保持不变，滑动变阻器R的最大阻值为15Ω
-
难度：
使用次数：197
入库时间：2014-05-17
人类利用太阳能的实质，是将太阳能转化为其他形式的能量。下图画出了太阳能三种转化的方框图，其中椭圆表示转化的装置或物体，菱形表示由太阳能所转化的另一种能量形式。请在图中的三个空白处填入相关的文字。
-
难度：
使用次数：192
入库时间：2014-05-17

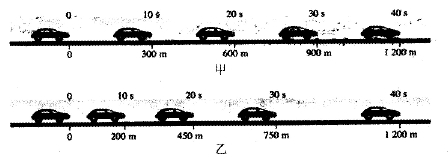

下图记录了两辆汽车在平直的公路上行驶时，在相同的时间内通过的路程。
(1)甲图中的汽车在做______________运动，其速度大小为_______m/s。
(2)在0- 40s这段时间里，图乙中汽车的平均速度大小是____________m/s，在这段时间里，如果考虑空气对汽车运动的影响，汽车对地面的压力____________（选填“越来越大”、“保持不变”或“越来越小”）。
-
难度：
使用次数：150
入库时间：2014-05-17

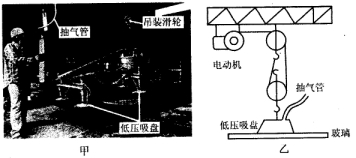

玻璃装运车间常用“低压吸盘吊车”吊运玻璃。如图甲所示，先将6个吸盘压在玻璃上，然后启动抽气机使吸盘内的气压减小，在大气压作用下将玻璃“吸住”，再通过电动机牵引滑轮组上的绳子就可以将玻璃吊起。图乙为“低压吸盘吊车”结构示意图。
(1)请在图乙中画出玻璃受力的示意图。
(2)在某次吊装过程中，若“低压吸盘吊车”在l0s内将一块质量为90kg的玻璃缓慢吊起了2m，则吊车对玻璃做的功为__________J，功率为___________ W。
(3)假设6只吸盘及支架的总质量为45kg，每个滑轮的质量为15kg，不计抽气管和绳重，不计绳子与滑轮的摩擦，在上述吊装过程中，吊车上的滑轮组的机械效率为__________。
