入库时间：2014-05-17在“测量小灯泡电功率”的实验中．已知电源电压为3V，小灯泡的额定电压为2．5V。
(1)连接电路时，开关应 。
(2)请你用笔画线代替导线将图14中的电路连接完整。
(3)闭合开关前，应先将滑动变阻器的滑片移
到 端(选填“A”或“B”)。闭合开关后．发现小灯泡不亮，电流表指针偏转，电压表示数为0，产生故障的原因可能是 。

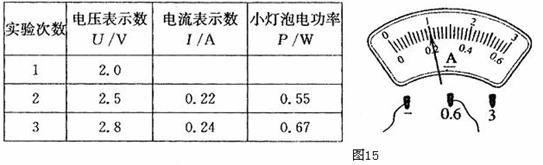

(4)排除故障后，实验得到的数据如下表。在第1次实验中，小灯泡两端电压为2V时，电流表示数如图15所示，则通过小灯泡的电流为 A，此时小灯泡的实际功率为 W。此时灯泡的亮度 （填“较亮”、“正常”、“较暗”）。
-
难度：
使用次数：113
入库时间：2014-05-17

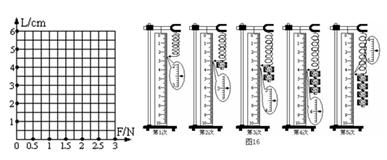

某同学在研究轻质弹簧的长度随拉力变化的关系时，进行了如图16所示的实验。已知每个钩码重为0.5N，刻度尺的最小分度值是1mm。
（1）第5次观察到的弹簧的长度为 cm。
（2）根据实验数据，在坐标格内做出弹簧长度L随拉力F变化的关系图像。
（3）通过此实验可以得出结论： 。
-
难度：
使用次数：109
入库时间：2014-05-17

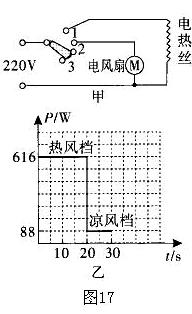

图17甲是某家用电吹风的工作原理图。电吹风工作时可以吹出热风也可以吹出凉风。
（1）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如图17乙所示，则在该次吹干头发过程中电吹风消耗的总电能是多少J？
（2）电热丝在工作时的实际功率是多少W？
