难度：
使用次数：145
入库时间：2014-05-16如图甲所示，铜块的长度为 cm；用托盘天平测铜块的质量：应先将天平放在水平桌面上，游码移至标尺左端的 刻度线处，调节平衡螺母使天平平衡；然后将铜块放入左盘，当右盘所加砝码和游码位置如图乙所示时天平再次平衡，铜块的质量为 g．
-
难度：
使用次数：100
入库时间：2014-05-16
利用三种不同的光学透镜改变光线OA的方向，在图中画出合适的光学元件．
-
难度：
使用次数：161
入库时间：2014-05-16
“远征号”潜水艇在东海执行完任务后返回到长江某基地，请在图中画出潜水艇加速上浮过程中所受重力和浮力的示意图．
-
难度：
使用次数：110
入库时间：2014-05-16
如图是小明同学斜面机械效率跟什么因素有关的实验装置．
实验时他用弹簧测力计拉着同一物块沿粗糙程度相同的斜面向上做匀速直线运动．实验的部分数据如下：
实验次数
斜面的倾斜程度
物块重量G/N
斜面高度h/m
沿斜面拉力F/N
斜面长S/m
机械效率
1
较缓
10
0.1
5.0
1
2
较陡
10
0.3
6.7
1
45%
3
最陡
10
0.5
8.4
1
60%
（1）小明探究的是斜面的机械效率跟 的关系．在第1次实验中，斜面的机械效率为 ，物块和斜面的内能增加了约 J．
（2）分析表格中数据可以得出结论：在斜面粗糙程度相同时，斜面越陡，机械效率越 ．若要探究斜面机械效率跟斜面的粗糙程度的关系，应保持 不变．
-
难度：
使用次数：195
入库时间：2014-05-16

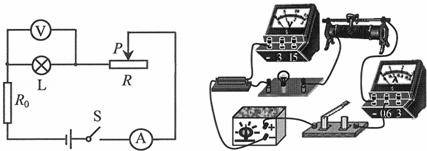

如图是小明设计的测量一小灯泡额定功率的电路图．已知定值电阻R0=15Ω，滑动变阻器R（20Ω 1A），电源电压为18V，小灯泡的额定电压为6V、额定功率约为3W．
（1）闭合开关S前，滑片P应滑到最 ．（选填“左端”或“右端”）
（2）请用笔画线代替导线将图中的实物图补充完整．
（3）小明正确连接电路后，进行实验．小灯泡正常发光时，电流表的指针如图所示，通过小灯泡的电流为 A，其额定功率为 W．
（4）电路中定值电阻R0的作用是： ．
（5）小明完成上述实验后，小红发观电流表已坏，她利剩余器材和老师又给的两个开关S1、S2及导线，也完成了对小灯泡额定功率的测量．请你在右侧的虚线框内画出小红完成实验设计的电路图．
