难度：
使用次数：106
入库时间：2014-05-15在“测量小灯泡电
功率”的实验中，已知电源电压为6V，小灯泡的额定电压为3.8V：（1）连接电路时，开关应 ．

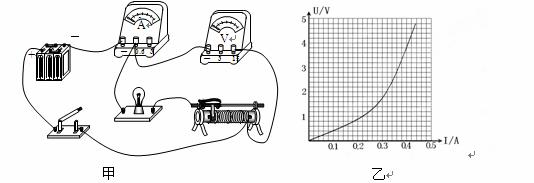

（2）图甲是小刚所接的实验电路，其中有一根导线连接错误，请你在错误的导线上打“×”，并用笔画线代替导线画出正确的接法．
（3）纠正错误后闭合开关，灯泡不亮．小组同学提出下列原因，其中不
合理的是 A．滑动变阻器接入电路电阻太大 B．导线接触不良
C．灯泡灯丝断了 D．电源正、负极接反了
（4）故障排除后，小刚进行了实验，根据测量数据，画出了小灯泡电流、电压变化的图像，如图乙所示，由图像可知小灯
泡的额定功率为 W，此时小灯泡的电阻为 Ω．（5）细心的同学观察图像发现这不是一条直线图像，从而得出灯泡中的电流与其两端的电压并不成正比．请你分析导致这种现象的原因是 ．
-
难度：
使用次数：111
入库时间：2014-05-15
要测量一个阻值约为几百欧的电阻Rx，实验室提供的器材有：电源（电压为3V），学生用电流表（量程为0～0.6A、0～3A）、学生用电压表（量程为0～3V、0～15V）、滑动变阻器R1（100Ω 2A）和电阻箱R2（0～9999Ω 5A电路符号为
）各一个，开关、导线若干．
（1）小明用图甲所示电路测量该电阻．连好电路，检查无误，按照规范，他应将滑动变阻器滑片滑至最 （左/右）端．闭合开关，小明发现电压表示数为2V，电流表示数几乎不偏转，逐渐减小滑动变阻器的接入电阻至最小，观察到电压表示数变大，但电流表的指针几乎不变，其原因是 ．按小明所选的器材 （能/不能）测出该电阻的值．（2）请你帮助小明在所提供的器材中选择合适的器材，在图乙所示虚线框中画出实验电路图（标明器材的符号及电表的量程），测出该电阻的值．
甲 乙
-
难度：
使用次数：69
入库时间：2014-05-15
（10分）阅读短文，回答问题：
热敏电阻

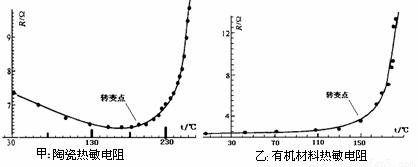

热敏电阻器是敏感元件的一类，按照温度特性不同分为正温度系数热敏电阻器（PTC）和负温度系数热敏电阻器（NTC）．PTC热敏电阻器在温度越高时电阻值越大，NTC热敏电阻器在温度越高时电阻值越低．目前普遍使用的热敏电阻器中有陶瓷热敏电阻器和有机材料热敏电阻器．图甲
、乙分别为这两种热敏电阻的阻温曲线图．
热敏电阻常用在过流保护上．室温下电阻较小，而当电路因短路等故障而出现过大电流时，热敏电阻由于发热功率增加导致温度上升，当温度超过一定值（转变点）时，电阻瞬间剧增，回路中的电流迅速减小到安全值而起保护作用．当故障排除后，热敏电阻还可正常使用，所以其又经常被人们称为自恢复保险丝．当温度超过转变点温度时，电阻随温度变化更快的更适宜制作自恢复保险丝．
热敏电阻还可用在温度控制及温度补偿上．生活中的电蚊香加热器（如图丙）就是采用图甲所示的陶瓷热敏电阻代替电热丝作为恒温加热器的．当把电蚊香片放入后，接上电源即可对其加热驱蚊、灭蚊．航天器在太空工作，当进入地球阴影时温度会急剧降低，航天器上的一些金属电阻元件的阻值会减小，而当太阳直射时温度又会升得很高，它们的阻值会增大．这一问题对于需要精确工作的航天器而言，常常是致命的伤害．为了防止这一现象的发生，可以串联一个热敏电阻对其进行补偿．（1）图甲中的陶瓷热敏电阻在温度低于170℃时具有 （PTC/NTC）效应．图乙中的有机材料热敏电阻属于 （PTC/NTC）热敏电阻．
（2）航天器在太空工作，需给金属电阻元件串联一个 （PTC/NTC）热敏电阻对其进行补偿．
（3）关于自恢复保险丝，下列说法正确的是
A.自恢复保险丝宜选择陶瓷热敏电阻
B.自恢复保险丝的阻温曲线中超过转变点温度部分的图像越陡越好
C.在电路正常时，自恢复保险丝消耗的电功率很大
D.自恢复保险丝在电流过大时会自动熔断，从而保护电路

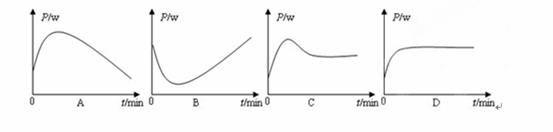

（4）当将图丙所示的电蚊香加热器接入电路后，其功率随时间变化的图象最可能是
