入库时间：2014-05-15按照题目要求作图

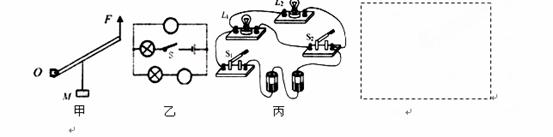

（1）在图甲中作出杠杆所受阻力的示意图，并作出动力F的力臂L1．
（2）如图乙，在圆圈内填入正确的电表符号，使开关闭合后两灯都能发光．
（3）图丙为某电路的实物图，请在虚线框内画出这个电路的电路图．
-
难度：
使用次数：79
入库时间：2014-05-15
用如图所示的滑轮组在20s内将重600N的物体从地面竖直提高4m，所用拉力是350N．在这个过程中，不计绳重和摩擦，求：（写出必要的公式和过程）
(1)有用功是多少？
(2)滑轮组机械效率是多少？（结果保留三位有效数字）
(3)若提升物重减少，则滑轮组机械效率如何变化？
-
难度：
使用次数：76
入库时间：2014-05-15
如图甲所示是一种电热水龙头，图乙是它的电路简图．旋转手柄可使扇形开关S同时接触两个相邻触点，从而控制流出的水为冷水、温水或
热水．已知R1、R2是电热丝，R2=88Ω，温水档的电功率是2.2kw．（1）S旋到2位置时，水龙头流出的是温水还是热水？
（2）电热丝R1的阻值是多大？
（3）S旋到热水档时，电路中的总电流是多大？工作1min产生的热量是多少？
-
难度：
使用次数：60
入库时间：2014-05-15
在生产中，人们往往用简单机械组合成复杂
机械．在一次综合实践活动中，王刚同学用他做的组合机械来提升重物．如图，这个组合机械是由 和 组合而成的，使用这个组合机械可以达到 和 的目的．
-
难度：
使用次数：120
入库时间：2014-05-15
小明总结所做的物理探究实验后发现：
(1) 当要研究的物理量与多个因素有关时，都要采用控制变量法．
如图甲实验研究小球动能的大小与速度的关系就要多次改变 的大小，同时控制小球的 不变．乙实验中只有物质的 不同，其他因素必须控制同（例如烧杯的规格相同、水和沙的 相等、酒精灯加热方式相同等）．
(2) 当要研究的物理量不易直接测量时，都要想办法把它们的大小间接表示出来，这种研究物理问题的方法叫转换法．
如图甲实验中小球动能的大小是通过观察比较物块B 反映出来的．乙实验中水和沙子吸收热量的多少是用 （加热时间/温度计示数）来反映的．
