难度：
使用次数：110
入库时间：2014-05-15有许多重大火灾都是因用电线路连接处接触不良所造成的.当线路连接处接触不良时，该处的电阻将 ▲ (选填“减小”、“增大”或“不变”)，在该接触处就会局部过热引起升温，接触处的电阻又将随着温度的升高而 ▲ (选填“减小”、“增大”或“不变”)，从而形成电热的逐步积累和恶性循环，以致引发火灾.
-
难度：
使用次数：147
入库时间：2014-05-15
电暖器接入电路时与其他家用电器的连接方式是 ▲ （选填“串联”或“并联”）.某家庭电路中电能表的示数为
，若一个“220V 800W”的电暖器单独正常工作5 h，则该电暖器消耗电能是 ▲ kW·h，此时电能表的示数将变为
. -
难度：
使用次数：181
入库时间：2014-05-15

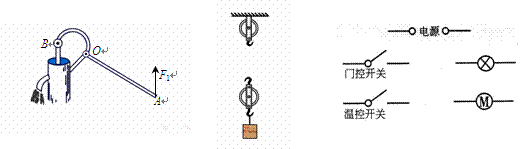

按题目要求作图
（1）如图所示是一个简易压水机，其中AOB是杠杆，作出动力F1的力臂和阻力F2.
（2）在图中画出滑轮组最省力的绕线方式.
（3）电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭.请在上右图中用笔画线连接好符合上述特点的电冰箱工作电路图.
-
难度：
使用次数：117
入库时间：2014-05-15
用如图所示滑轮组提升重物。人用200N的拉力F在30s内使重为360N的物体匀速上升了6m。不计绳重和摩擦，求：
（1）动滑轮的自重；
（2）人拉绳子的功率；
（3）滑轮组的机械效率.
-
难度：
使用次数：106
入库时间：2014-05-15

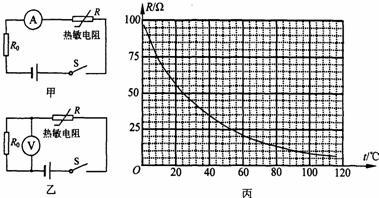

如图，图甲和图乙是利用热敏电阻来测量温度的原理图．电源电压均为15V且保持不变，R0为定值电阻，热敏电阻R的阻值随温度的变化关系如图丙所示．则：
（1）图甲中，当温度为20℃时，电流表的示数为0.2A，这时热敏电阻两端的电压、热敏电阻消耗的功率、定值电阻R0的阻值分别是多少？
（2）图乙中，当电压表的示数为7.5V时，此时的温度是多少？
