难度：
使用次数：112
入库时间：2014-05-15按要求作图
（1）如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，
请画出F1的力臂L1和鱼线对钓鱼竿拉力F2的力臂L2。(2分)（2）利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，经过一两分钟后，开关内部的延时装置
就把电路断开，灯灭。请将图中的器材连成符合楼道灯要求的电路。（2分）
-
难度：
使用次数：139
入库时间：2014-05-15
（6分）右表是小明家电热水壶的铭牌。使用该电热器将1Kg水从20℃加热到100℃，正常工作情况下，实际用时7分钟，求（1）水吸收的热量是多少？如果这些热量由热值为4.2×107J/kg的煤气获得，至少要燃烧多少kg煤气？（2）电热水壶加热水
的效率。〔c水=4.2×103J/(kg·℃)〕 -
难度：
使用次数：153
入库时间：2014-05-15
在综合实践活动中，小明设计的模拟调光灯电路如图所示。已知小灯泡上标有“6V 6W”、滑动变阻器上标有“20Ω 2A”字样，选用的电源电压恒为10V。不考虑温度对灯丝电阻的影响。问：
（1）小灯泡的电阻是多大?
（2）闭合开关s后，当移动滑动变阻器的滑片P，使灯泡正常工作时，电路消耗的总功率是多少?此时滑动变阻器连入电路的电阻多大？
（3）当滑动变阻器的滑片P移到a端时，会出现的情况是什么? 针对这种情况，你对小明的设计提出一个合理的建议。
-
难度：
使用次数：114
入库时间：2014-05-15
在如图所示的实验电路中，两个烧瓶完全相同，用两个相同的电热丝给质量相同的物质A和B加热，实验记录表如下：
时间/min
0
2
4
6
8
10
A的温度/℃
20
21
22
23
24
25
B的温度/℃
20
21.5
23
24.5
26
27.5
从记录数据表分析
（1）比较A、B物质的温度升高的情况，______的温度升高的较快，你认为出现这个现象的可能原因是由于_________________________。
（2）本实验中，将两电阻丝的连接改为并联是______（可行/不可行）的。
-
难度：
使用次数：157
入库时间：2014-05-15

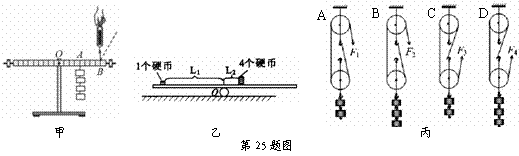

关于机械的研究
（1）图甲是探究杠杆平衡条件的实验装置．调节杠杆在水平位置平衡后，在杠杆上的A点挂四个重均为0.5N的钩码，用调好的弹簧测力计竖直向上拉杠杆上的B点，使杠杆水平平衡，测力计的示数是 ▲ N；如果将测力计沿图中虚线方向拉，仍使杠杆在水平位置平衡，则测力计的示数将 ▲ （变大／不变／变小）．
（2）某同学利用身边的塑料直尺和硬币若干来验证杠杆平衡的条件，如图乙所示，当杠杆在水平位置平衡时，他测出从支点O到硬币边缘的距离作为力臂L1和L2的大小，他测力臂的方法是_________的(选填“正确”或“错误”)。如果将两边的硬币以相同大小的速度同时做远离支点的匀速移动，则杠杆_________ (选填“仍平衡”、“左端向下倾斜”或“右端向下倾斜”)
（3）某小组同学在探究滑轮组的机械效率与哪些因素有关时，提出了一些猜想。为了验证猜想是否正确，该小组同学们按如图丙所示的A、B、C、D 四种情形组装滑轮组。
为了验证猜想“两个相同滑轮组成的滑轮组，其机械效率与滑轮组细线的绕法有关”，应选择装配图中的_________两组滑轮组做对比实验；按装配图A、B或图C、D两个滑轮组做对比实验，可以验证什么猜想？______________________．
