难度：
使用次数：136
入库时间：2014-05-13在”测定动滑轮机械效率”的实验中，小明用如图17所示的动滑轮
提升钩码，改变钩码的数量，正确操作，实验数据如下： 实验序号
钩码重
钩码上升高度h/cm
拉力F/N
绳端移动的距离s/cm
①
1.0
20.0
0.7
40.0
②
2.0
20.0
1.2
40.0
③
3.0
20.0
1.7
40.0
(1)实验时，用手__ 拉动弹簧测力
计，使挂在动滑轮下的钩码缓缓上升．(2)第①次实验时所做的有用功为__ _J，总功为___ __J，动滑轮的机械效率为__ _．
(3)由表中实验数据分析可知，同一动滑轮，所提升物重增大，机械效率将__ (选填”增大”、”减小”或”不变”)
-
难度：
使用次数：105
入库时间：2014-05-13
如图18是”探究电流通过导体产生的热量跟电阻大小关系”的实验装置图．A、B两瓶煤油中都浸泡着一段金属丝，烧瓶A内金属丝是铜丝，电阻较小；烧瓶B内的金属丝是镍镉合金丝，电阻较大．
(1)实验中通过观察 来比较电流产生的热量的多少．
(2)实验中应使两瓶中盛装的煤油的质量 (选填”相等”或
“不相等”)．(3)当开
关闭合后， (选填”A”或”B”)瓶中电流产生的热量较多． (4)该实验装置还可以研究通电时间一定时导体产生的热量与 的关系．
-
难度：
使用次数：67
入库时间：2014-05-13
为了比较水和沙子吸热本领的大小，小明做了如图19所示的实验：在2个相同的烧杯中分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热，实验数据记录如下表：
(1)在此实验中，用加热时间的长短来表示水和沙子 ．
(2)在实验中，应不停地用搅拌棒搅动水和沙子，其目的是： ．(3)分析表中的实验数据可知；质量相同的水和沙子，升高相同的温度，水吸收的热量 (选填”大于”或”小于”)沙子吸收的热量．
(4)可以推想，如果给质量相同的水和沙子加热相同的时间，则 (选填”沙子”或”水”)升高的温度会更高些.
(5)实验中，有些同学发现：刚开始加热时，情况与(4)的结论不符，你认为可能的原因是_ _ ．
-
难度：
使用次数：113
入库时间：2014-05-13

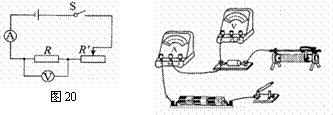

图20是小红同学探究”通过电阻上的电流跟其两端电压和电阻的关系”的电路，所用器材有：电压恒为4.5V的电源，阻值为5Ω、10Ω、20Ω的定值电阻各一只，”25Ω lA”的滑动变阻器一只，学生用电流表、电压表各一只，开关和导线若干.
(1)在探究”电流与电压关系”的实验过程中
U(V)
0.5
1.0
1.5
2.0
2.5
3.0
I(A)
0.1
0.2
0.4
0.5
0.6
①请你在实物图中用笔画线代替导线完成实验电路的连接．(要求滑片在最大阻值位置)
②连接电路时，开关要 ．
③调节滑动变阻器,测出通过电阻R的电流和对应的电压值如表中所示，试分析：实验时所选用电阻R的阻值为 Ω，表格中所缺的数据应为__ _A，得出的结论是 .
(2)在探究”电流与电阻关系”的实验过程中，小红先将5Ω的电阻连入电路中，闭合开关，移动滑片，使与电阻并联的电压表的示数为某值，并记下电流值；再分别改接10Ω、20Ω的电阻，重复上述实验.为了能完成实验，你认为应利用滑动变阻器控制R两端的电压至少保持___ _V不变.
-
难度：
使用次数：416
入库时间：2014-05-13
小明同学在做”测定额定电压为2.5V的小灯泡的电功率”的实验.
(1)他在检查仪器时发现电流表指针如图21所示，他应将电流表的指针调到_ _位置.
(2) 他连接实物电路如图22并检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是 ．
(3)排除故障后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图23所示，则此时通过小灯泡的电流是__ __A，灯泡两端的电压是__ __V.记录好数据后，为了测量小灯泡的额定功率，在移动滑动变阻器的滑片时，眼睛要注意观察__ 表，直至其示数为__ __.
(4)小明按1、2、3次的实验顺序观察到小灯泡越来越亮，小明根据观察到的现象和表格中的数据总结出：小灯泡的实际功率越 ，小灯泡越亮;根据表格中数据计算可知，小灯泡的额定功率是 W．
(5)若将两个这种规格的小灯泡串联后直接接在3V 电源的两端，两灯消耗的总电功率为
W.
实验次数
1
2
3
电压U/V
1.5
2.5
2.8
电流I/A
0.16
0.22
0.23
