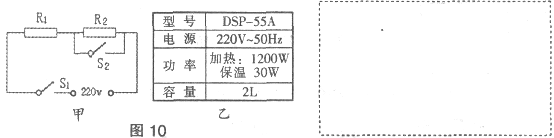

入库时间：2014-05-10电热水瓶既能烧水又能保温，如图10甲为一款电热水瓶的电路图，图10乙表中为电热水瓶的铭牌。若热水瓶内装满水，在额定电压下工作（外界大气压强为1个标准大气压）。求：
（1）当S1闭合S2断开，电热水瓶处于什么工作状态，此时通过电热水瓶的电流是多少？
（2）加热时电热水瓶的电阻是多少？
（3）小明同学试着对电路图10甲进行改造，他认为只需把一个开关换成一个单刀双掷开关，可使这款电热水瓶的功率参数与原来一样。请你在虚线框内帮小明画出改造后的电路图。
-
难度：
使用次数：51
入库时间：2014-05-10

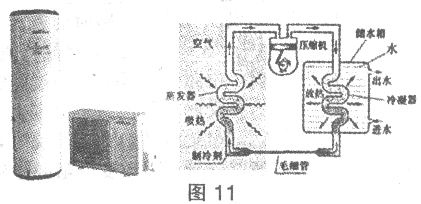

如图11甲所示。空气能热水器是吸收空气的热能来制造热水的装置。图11乙是空气能热水器的工作原理示意图，其工作过程如下：液态制冷剂经过毛细管进入蒸发器，吸收外界空气的热能汽化，汽化生成的蒸气被压缩机压缩后变成高温高压的蒸气进入冷凝器，高温高压的蒸气在冷凝器中液化放热，被水箱中的水吸收，使水温升高，从而达到制热水的目的。
在冷凝器中，空气能热水器有一个很重要的指标是能效比，它是指水箱中的水吸收的热能（Q）与压缩机等电器消耗的电能（W）的比值。能效比越高，说明热水器的制热效果越好。
（1）空气能热水器工作时其效率 （选填“大于”、“等于”或“小于”）1，原因是由于
。（2）某品牌空气能热水器正常工作时的参数如下：
电源电压
额定输入功率/kW
进水温度/℃
出水温度/℃
能效比
220V
0.8420
56
3.4
从表格中的数据可知（写出必要的计算过程）：
①该空气能热水器正常工作1h消耗的电能是多少？
②该空气能热水器正常工作1h可产生多少kg的热水？（C水=4.2×103J/（kg·℃）
③这1h产生的热水如果用无烟煤加热至少需要消耗多少kg？（q煤=3.4×107J/kg）
-
难度：
使用次数：137
入库时间：2014-05-10

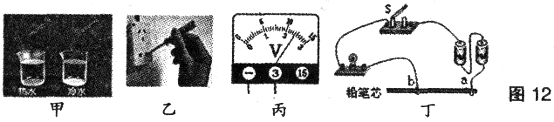

根据如图12所示的实验图，在下面的空格处填入相应的内容。
（1）图甲：滴入热水中的墨水比滴入冷水中的墨水扩散的快，说明：
。
（2）测电笔是用来 ，如图乙用测电笔检测火线的操作中错误的是 。
（3）图丙是电压表接入电路时的表盘示数，从图中你能判断出电流是从 （选填“－”、“3”或“15”）接线柱流进电压表，此时的电压大小为 V。
（4）图丁所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化这个实验说明铅笔芯是 （选填“导体”或“绝缘体”），还能说明导体的电阻与 有关，受此启发，人们制造了一种可以改变电阻的元件，叫做 。
-
难度：
使用次数：161
入库时间：2014-05-10
为测定标有“2.5V”字样小灯泡的额定功率，荣荣同学连接如图13所示的电路图：
（1）如图13所示，荣荣同学所连接的电路存在错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线在图中画出正确的接法。
（2）排除故障后，闭合开关，要使灯泡正常发光，将变阻器的滑片P应向右移动，同时眼睛应观察 ，直至 。

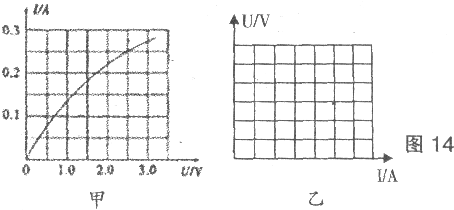

（3）荣荣根据实验数据画出如图14甲所示的I－U图象，计算出小灯泡的额定功率是______W，请你根据荣荣画出的图14甲所示的图象，在图13乙坐标中画出U－I的图象。
（4）实验结束后，荣荣发现，假如将上述器材中的电压表换成一个电流表，增加一个阻值为5Ω的定值电阻R0也能测出小灯泡的额定功率，于是他设计了如图15所示的电路，闭合开关S，调节滑动变阻器滑片，使电流表A1示数为 A时小灯泡正常发光，在实验测量过程中，电流表A1与R0串联起来作用相当于 。
-
难度：
使用次数：180
入库时间：2014-05-10
以下是小明同学做探究电流与电压、电阻的关系的实验。
【提出问题】通过导体的电流与导体两端电压及导体电阻的大小有什么关系？
【猜想】①导体的电阻一定时，通过导体的电流与其两端电压成正比。
②导体的电阻一定时，通过导体的电流与其两端电压的平方成正比。
③导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
【实验器材】电源（电压恒为4.5V），电流表、电压表各一只，开关一个，三个定值电阻（5Ω、10Ω、15Ω），一只滑动变阻器（20Ω 2A），导线若干。
【实验过程】
（1）根据所学的知识你认为小明在连接电路时应该让开关处于 状态，滑动变阻器阻值应该调到 ；用 法选择电流表
的量程；（2）小明连接好电路后，保持定值电阻R的阻值不变，调节滑动变阻器的滑片，
测得电流、电压的值如表一；分析数据可得出猜想 是正确的；小明实验时选择的电阻是 Ω。
（3）小明在探究猜想③时，先将5Ω的电阻连入电路中，闭合开关，移动滑片，使与电阻并联的电压表的示数为1.5V，并记下电流值；再分别改接10Ω、15Ω的电阻，重复上述实验，得到了表二中的实验数据。分析数
据得出，猜想③是正确的。实验中，由5Ω改接10Ω的定值电阻时滑动变阻器的阻值应该 （选填“增大”、“减小”或“不变”）；在实验中，小红移动变阻器滑片的目的是 。
（4）如图16是某实验小组在探究过程中，根据实验数据绘制的图象，其中表示电压不变时，电流随电阻变化的图象是 图。
