难度：
使用次数：153
入库时间：2014-05-10小华拆开了他家的调光台灯，发现台灯的电路是电灯跟一个电位器串联组成，原理如图5所示。调节电位器使P由a滑向b，下列说法不正确的是（ ）
A. 电路的总电阻值变小 B. 电路中的总功率变大
C. 台灯两端的电压变大
D. 台灯的亮度变暗
-
难度：
使用次数：114
入库时间：2014-05-10
“创建平安和谐校园”是大家共同的心愿，必须注意安全，珍惜生命。下列做法中，符合安全用电要求的是（ ）
A. 严禁在高压线下放风筝，避免发生触电事故
B. 空调插头应选用图6中的乙
C. 发生触电时，应当先救人后断电
D. 做卫生时为了方便，可直接甩湿抹布擦插座面板
-
难度：
使用次数：60
入库时间：2014-05-10

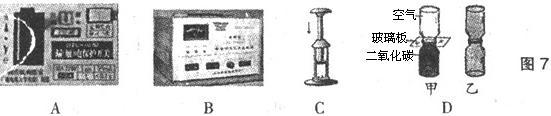

如图7所示是课本中的四幅图片，则下列表述正确的是（ ）
A. 图A说明若有人触电时，“漏电保护器”会迅速切断电流，对人身起到保护作用
B. 图B家庭使用的“稳压器”其作用是调节用电器两端的电压，使用电器正常工作
C. 图C迅速压下活塞，空气被压缩，内能增大
D. 图D说明气体分子之间存在引力和斥力
-
难度：
使用次数：119
入库时间：2014-05-10
小明用图8甲所示的电路做实验，闭合开关S，移动滑动变阻器，读出四组电流表和电压表对应的值，并在图8乙的I—U坐标中找出这四组对应值的点，分别用a、b、c、d表示，由这四个点作出的I—U图象为一条直线，延长直线与I轴和U轴相交，交点如图8乙所示。则下列结论正确的是（ ）
A. 电源电压U0=6V B. 定值电阻R0=10Ω
C. 变阻器最大阻值为10Ω D. 该电路最大功率为3.6W
-
难度：
使用次数：118
入库时间：2014-05-10
如图9所示的电路中，电源电压保持不变，R1=20Ω。闭合开关S，电流表A1的示数为0.3A，电流表A
2的示数为0.2A。求：（1）电源电压和干路的电流。
（2）电阻R2的阻值和电路的总电阻。
