难度：
使用次数：157
入库时间：2014-05-10小明想知道小灯泡的亮暗程度与什么因素有关。于是他找来了额定电流均小于0.6 A，额定电压是2.5V的灯L1和额定电压是3.8V的灯
L2，先后接在电源电压恒为6V的电路中，

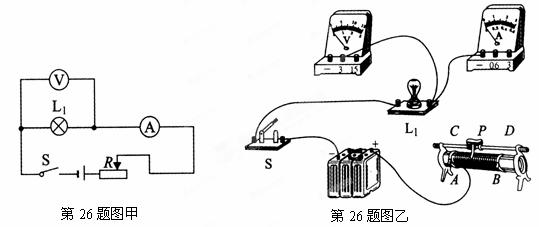

按照如图所示甲的电路开始探究。(1)请你用笔画线代替导线，根据图甲所示的电路图，将图乙所示实物图连接完整。
(2)若小明连接电路后闭合开关，灯L1很暗几乎不发光，移动滑
片P也不能改变灯的亮度。原因是他把滑动变阻器的 。(选填“A、B”或“C、D”)接线柱接入了电路。(3)小明排除故障后，按图所示的电路继续进行实验：
闭合开关，滑片P向 （选填“A”或“B”)端移动
，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：次数
电压／V
电流/A
实际功率／W
电阻Ω
1
1．6
O．20
O．32
8．00
2
2．5
O．24
O．60
1O.42
3
2．8
O．26
O．73
1O．77
(4)小明注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数据得出的结论是小灯泡的实际功率越 ，小灯泡越亮。灯L1的额定功率是 W。
(5)用L2替换L1重复上面的实验时，需要改变 表的量程，发现灯L2的亮度变化规律与灯L1相似。若该电表的另一个量程已损坏，在不添加任何器材的情况下，请在方框内画出能测量小灯泡L2额定功率的实验电路图。(6)小明在实验结束后与同学们讨论：
①有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确。”这种说法错误的原因是他忽略了 对小灯电阻的影响。
②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关系。”你认为这种说法 (选填“正确”或“错误”)。
-
难度：
使用次数：179
入库时间：2014-05-10

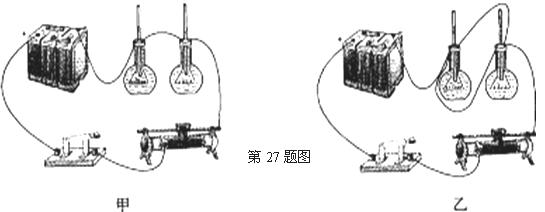

为了探究影响电热的因素，实验室准备了两个装满煤油的烧瓶、两支温度计，两根不同阻值的电阻丝，以及滑动变阻器、开关、导线、电源等。两个实验小组根据提供的实验器材，分别设
计了如图甲、乙所示的两个方案。⑴在这两个实验中，电流产生的热量多少是通过 体现出来的，每个实验小组中两个相同的烧瓶里应装有质量 选填“相等”或“不等”）的 （选填“同种”或“不同”）液体。
⑵甲方案探究的问题是 ，乙方案探究的问题是 。
⑶小明提议可以利用甲装置改装成“比较食用油和煤油的吸热能力”的实验。若保持甲装置左边烧瓶中的器材不变时，他们除了把右边烧瓶中的煤油换成食用油外，还需更换的是 。此外，为了能在通电一段时间后，通过比较两温度计示数的变化来比较食用油和煤油的吸热能力，他们设计的实验必须满足的条件还有 。
