难度：
使用次数：121
入库时间：2014-05-09电饭煲、电水壶和电熨斗分别标有“220V 1000W”、 “220V 1800W”和“220V 500W”的字样，它们各自正常工作相同时间， 产生的热量最多。
-
难度：
使用次数：155
入库时间：2014-05-09
冰箱是常用的家用电器，它有金属
外壳，用三脚插头及其三孔插座将其外壳与_____(选填“火线”、“零线”、“地线”)相连以防触电；在只有冰箱压缩机工作的情况下，家里标有“2000r／kW·h”的电能表转盘在6min内转过20转，在这6min内冰箱消耗的电能______
__kW·h，冰箱压缩机的电功率为________W；用保鲜膜包裹要冷藏的食物以防“串昧”，这主要是因为分子在________________。 -
难度：
使用次数：153
入库时间：2014-05-09

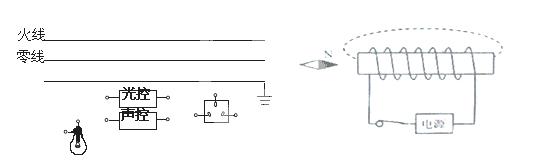

请将左图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座（光线很暗时“光控开关”闭合，有声音时“声控开关”闭合）；请在右图中根据小磁针静止时N极的指向，标出电源的正极，并用箭头标出磁感线的方向。
-
难度：
使用次数：157
入库时间：2014-05-09

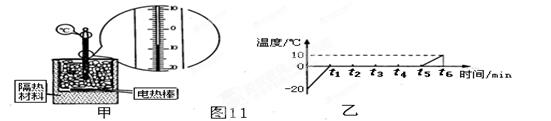

用图11甲所示的实验装置探究烧杯内的某种物质熔化时温度的变化规律。实验过程中，电热棒的功率保持恒定
（1） 某时刻温度计的示数如图甲所示，此刻物质的温度是 ℃
（2） 根据实验数据描绘出加热过程中烧杯内物质的温度随时间变化图像如图乙所示，该物质熔化时的特点是 ，该物质是 （选填“晶体”或“非晶体”），它的熔点是
℃，加热t2分钟时该晶体处于 状态。（3）比较t2与t3时刻的内能， 时刻杯内物质的内能较大。理由是熔化时 ，内能 。
（4） 已知0～t1与t5～t6的加热时间相等，由图乙可知两段时间内，物质的温度升高不同，由此可得出：这种物质固态时的比热容比液态时的比热容 （选填“大”或“小”），作出此判断的依据公式是 。
-
难度：
使用次数：66
入库时间：2014-05-09

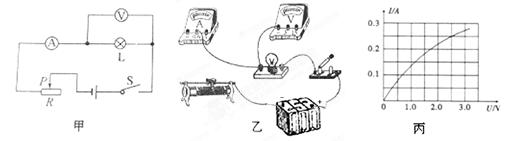

小红用如图甲所示的电路测定小灯泡的额定功率，小灯泡的额定电压为2.5V，灯丝
电阻约为8 Ω。 除小灯泡外，实验室提供的器材有：电压为6 V的电源，电流表（0～0.6A 0～3A）,电压表（0～3V 0～15V）,滑动变阻器R1（20Ω 1.5A），滑动变阻器R2（5Ω 1A），开
关一个，导线若干。实验前小红经过分析，电流表选用了（0～0.6A）量程。（1）为保证实验的顺利进行，提高实验
的准确性，电压表量程应该选 ，滑动变阻器应该选 。（2）请按照小红设计的电路图，帮助她用铅笔画线代替导线，把乙图中实物连接图
补充完整。
（3）闭合开关前，滑动变阻器的滑片应移到最 端（选填“左”或“右”）；若连好电
路闭合开关瞬间，发现小灯泡不亮，电流表无示数，电压表指针迅速摆过满刻度线，则故障可能是 （写出一种即可）。实验中，由于某种原因，导致电压表的示数变为零，电流表的示数增大，则电路可能出现的故障是 。
（4）排除故障后，移动滑片P到某一位置时，发现电压表示数为2.0V，若想测量小灯泡的额定功率，应将滑动变阻器的滑片P向 （选填
“左”或“右”）端移动。（5）经过多次实验收集数据，画出如图所示的U-I图像，计算出小灯泡的额定功率是_____W 。由图可知，通过小灯泡的电流与它两端的电压不成正比，其原因是： 。
