难度：
使用次数：153

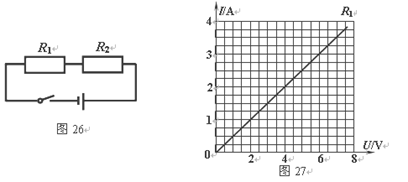

入库时间：2014-05-06如图26，将电阻R1和阻值为4Ω的R2串联后接入电路，测得通过R1的电流为2A，定值电阻R1的电流随电压变化的图象如图27，求
（1）R1的阻值；
（2）通电20s，R1所消耗的电能；
（3）电源的电压；
（4）在图27中画出电阻R2的电流随电压的变化图象。
-
难度：
使用次数：330
入库时间：2014-05-06
在“探究杠杆平衡条件”的实验中
（1）实验前调节杠杆在水平位置平衡，目的是_________________________________；
（2）每个钩码质量相等，杠杆刻度均匀。在杠杆的B点挂上三个钩码，如图28所示，
① 为使杠杆平衡，应该在A点悬挂 个钩码；
② 如图29，在杠杆的C点用弹簧测力计施加竖直向上的力F1，使杠杆平衡；再把弹簧测力计转过一个角度（如图30），使杠杆重新平衡，此时拉力变为F2，分别在图29和图30上画出F1的力臂l 1和F2的力臂
l 2，并判断：F1 ____ F2（选填“>”、“<”或“=”）．
-
难度：
使用次数：87
入库时间：2014-05-06

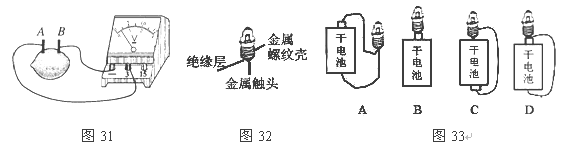

（1）用电压表测量水果电池的电压，如图31所示，电压表指针向右偏转，可知金属片B是“水果电池”的________极（选填“正”或“负”）。
（2）干电池使用时的能量转化情况是___________________。小灯泡的结构如图32，按图33中________图的连接能让完好的灯泡点亮。
-
难度：
使用次数：176
入库时间：2014-05-06
小伟探究“电流通过导体时产生的热量与什么因素有关”，电路如图34，烧瓶中盛有质量相等的煤油，电阻R1>R2．
（1）把两个电阻串联，通电一段时间后，比较两烧瓶中温度计示数的变化，这是为了探究电流通过导体时产生的热量与________________的关系。
（2）小伟将装置改装（如图35，两烧瓶中的电阻R1相同）来比较不同物质的吸热情况，实验数据记录如下表。
物质
质量/kg
初温/℃
末温/℃
加热时间/min
水
0.3
20
25
6
煤油
0.3
20
30
6
①根据实验数据可得：不同物质，_______________________________________________。
②根据上表数据计算水在这个过程中吸收热量Q水 = ________J（c水＝4.2×103J/(kg·℃)）
-
难度：
使用次数：121
入库时间：2014-05-06
小群在“测量小灯泡的电功率”实验中，

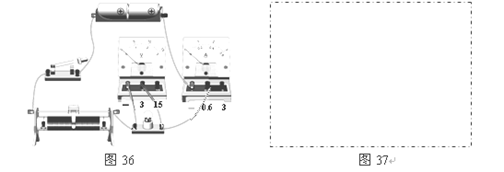

（1）小群连接了如图36的实验电路，她的连接有错误，请在图36中把接错的导线打上“×”，再用笔画表示导线，改到正确的位置上。
（2）请在图37方框内根据修改后的实物图，画出电路图。
（3）小群正确连接电路后，闭合开关，电流表、电压表的读数如图38所示，则灯泡L的实际功率为 W，此时灯泡L的电阻为 Ω．
（4）小群根据实验数据画出如图39所示的I-U图象，根据图象发现通过灯泡的电流跟灯泡两端电压的不成正比，原因是 。
图38图39
