入库时间：2014-05-06一只玩具猫外形如图19所示，猫体内有电池，猫手相当于一个开关，向下压猫手，猫脸上的两个小电灯会一齐发光。取下其中一个小电灯，发现另一个仍能发光，请把猫体内的对应电路图画在图20的方框内。
-
难度：
使用次数：147
入库时间：2014-05-06

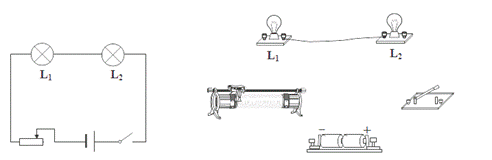

（1）灯泡 L1、L2 规格相同，按图 21 所示电路图连接图22 的电路，要求滑动变阻器接入电路中的电阻值最大。
（2）正确连接电路后，闭合开关，两灯都不发光。将一根导线接在L1两端，此时L2发光；把这根导线改接在L2两端，则L1不发光，则电路中存在的故障是 。
图21 图22 -
难度：
使用次数：143
入库时间：2014-05-06
图23是玩具警车的简化电路图，小灯泡L标有“6V 0.2A”，电动机M标有“6V 6W”．闭合S1，小灯泡正常发光，10s内通过灯泡的电流做功是_________J．同时闭合S1和S2，干路电流为_______A．
-
难度：
使用次数：232
入库时间：2014-05-06
（1）小刘家的电能表10月尾的示数为8433.5 kW·h，11月尾的示数如图24，若每度电的电费为0.7元，他家11月要交电费_____元．
（2）从表盘信息可知，小刘家的用电器总功率不能超过_______W．
（3）当家里只有电磁炉工作时，电能表的铝盘在3min内转60转，则电磁炉的电功率为____________W．
（4）把一只“220V 24W”的节能灯和一个“220V 484W”的电炉分别单独接在家庭电路中，发现电炉接入电路时，电能表铝盘转动较______（选填“快”或“慢”）．
（5）“220V 484W”的电炉正常工作时，电阻丝的电阻为_________Ω，在用电高峰期，小刘家中实际电压降低到200V，若电阻丝的电阻不变，这时电炉的实际功率是___________W．
-
难度：
使用次数：51
入库时间：2014-05-06
如图25，小芳通过滑轮组将重600N的家具从地面匀速送到6m高的三楼，用时60s．测得小芳对绳子施加的拉力为400N，求
（1）在图25中画出滑轮组的绕线；
（2）用滑轮组提升家具时做的有用功；
（3）小芳的拉力做功的功率；
（4）该滑轮组的机械效率；
（5）使用同一个滑轮组，小芳提升另外两件家具的相关数据如下表所示，请你据此为小芳提出一条提高这个滑轮组机械效率的建议。
家具重
G/N
家具升高
的高度h/m
绳子上的
拉力F/N
绳子通过的
距离s/m
有用功
W有/J
总功
W总/J
机械
效率η
400
6
300
12
2400
3600
66.7%
1000
6
600
12
6000
7200
83.3%
