难度：
使用次数：100
入库时间：2014-05-06使用自动控制的楼道灯可以节约用电，它由两个开关控制，其中“光控开关”在天黑时闭合，天亮时断开；“声控开关”在有声音时闭合，无声音时断开。当在夜晚且有人走动发出声音时，电路才会接通，灯亮，下面四个电路图中合理的是
图10
-
难度：
使用次数：161
入库时间：2014-05-06

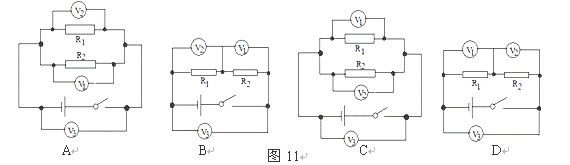

在探究电路的电压规律实验时用了图11中的某个电路，已知R1>R2，电压表V1、V2、V3的读数分别是4V，2V，6V，测量时的电路图应是
-
难度：
使用次数：76
入库时间：2014-05-06
小刚探究“重力势能与什么因素有关”，把两个质量不同的铅球在同一高度从静止开始释放，铅球在沙地中凹陷的程度如图12，
（1）从图12可知，_________________________________________。
（2）探究“重力势能与高度的关系”，小刚的做法是_______________________。
-
难度：
使用次数：158
入库时间：2014-05-06

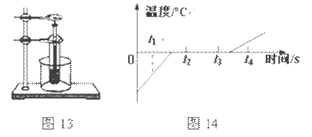

（1）图13是冰的熔化实验，这是通过_______________的途径改变物体的内能。图14是冰由固态变为液态过程中温度随时间变化的图象，其中t2时刻物体的内能_________（选填“等于”或“不等于”）零，t2时刻物体的内能_______ t3时刻的内能（选填“大于”、“等于”或“小于”）。
（2）如图15，活塞迅速下压过程，通过___________途径使管内空气的内能增加，温度升高，达到硝化棉的燃点，使硝化棉燃烧。
（3）如图16，试管内的水沸腾后，木塞向外弹出的过程中，试管内水蒸气的内能转化为活塞的______能。管口出现白雾说明水蒸气的内能______（选填“增大”、“不变”或“减小”）。此过程中能量转化的情况与汽油机的__________冲程相同。
（4）使用酒精灯加热时，完全燃烧0.01kg酒精放出热量为______________J．（酒精的热值为3×107J/kg）

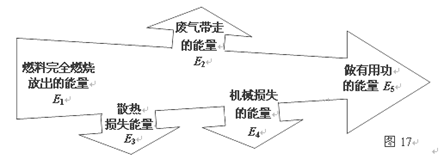

（5）图17是汽油机工作时的能量流向图，则其热机效率表示为η = ____________×100%
（6）汽油机中，燃料在汽缸内燃烧，而且燃料与空气混合充分，燃烧得比较完全，因此汽油机的效率比蒸汽机更______（选填“高”或“低”）。
-
难度：
使用次数：62
入库时间：2014-05-06
干燥晴朗的冬天，用塑料梳子梳头，头发会随着梳子飘起来，这是_______________现象；将这把带电的梳子靠近带正电的轻质小球，相互作用的情况如图18，由此可以判断梳子带__________电（选填“正”或“负”）。
