难度：
使用次数：161
入库时间：2014-05-05在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路，实验过程中小明发现电磁铁吸引的大头针下端是分散开的，原因是 。
-
难度：
使用次数：107
入库时间：2014-05-05

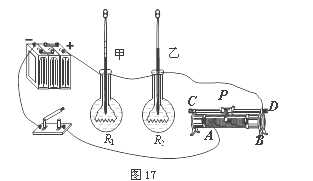

王欢同学用图17所示的装置研究“电流通过导体时产生的热量与导体电阻阻值大小的关系”。图中两个烧瓶内盛有质量和温度都相同的煤油，温度计显示煤油的温度，两瓶煤油中都浸泡着一段电阻丝，已知两电阻丝的阻值关系是R1小于R2。
（1）闭合开关后，通过两段金属丝的电流是 （填“相等”或“不相等”）的；
（2）通电一段时间后，可以观察到甲瓶中温度计的示数 （填：“大于”“小于”或“等于”）乙瓶中温度计的示数；
（3）由上述实验可知，在电流和通电时间都相同时，导体电阻越大，产生的热量 。（填：“越多”或“越少”）
-
难度：
使用次数：155
入库时间：2014-05-05
如图18所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图19所示，则电源电压为____ __V；R2的最大阻值为__ __Ω。
-
难度：
使用次数：165
入库时间：2014-05-05

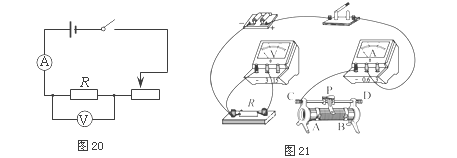

小丽用图20所示的电路探究“当电阻阻值不变时，通过电阻的电流跟电阻两端电压的关系”，图21是小丽未完成连接的实验电路。
出通过电阻R的不同电流和对应的电压的关系如下表所示，请你通过表格中的实验数据，归纳出导体中的电流I和导体两端的电压U的关系式：I= 。
-
难度：
使用次数：50
入库时间：2014-05-05
小明想测某未知电阻Rx的阻值，设计了如图22所示电路图（R0为已知阻值的定值电阻），并设计了如下实验步骤，请帮他把缺少的步骤补全，并用已知物理量的符号和测量物理量的符号写出未知电阻Rx的表达式。
实验步骤：
（1）按照设计的电路图连接电路
（2）断开S2、闭合S1记录电流表示数为I1
（3）_________________________________
（4）表达式：Rx =___________。
