难度：
使用次数：123
入库时间：2014-05-05如图11所示，电度表的示数为 kW·h。
-
难度：
使用次数：121
入库时间：2014-05-05
如图12所示，小磁针静止在地球赤道正上方，请标出此时小磁针的N、S极。
-
难度：
使用次数：103
入库时间：2014-05-05
如图13所示，电阻箱的示数是__________W。
-
难度：
使用次数：54
入库时间：2014-05-05

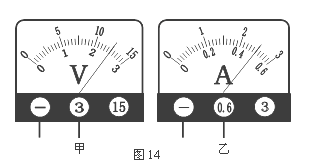

小宣用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图14甲所示，与电阻R串联的电流表的示数如图14乙所示，则电压表的示数为 V，电流表的示数为 A，电阻R的阻值为 Ω。
-
难度：
使用次数：183
入库时间：2014-05-05
阳阳同学用如图15所示的实验电路，“测定额定电压为2.5V小灯泡的额定电功率”。
（1）开关试触时，阳阳发现小灯泡不发光，电流表无示数，电压表示数较大，其故障原因可能是 ；
（2）排除电路故障后，阳阳闭合开关，移动滑动变阻器的滑片，发现电压表示数是2V，为了测出小灯泡的额定功率，他应该把滑片向 （填“A”或“B”）移动；
（3）当电压表的读数为2.5V时，电流表的读数为0.4A，他测出小灯泡的额定功率是 W。
