入库时间：2014-05-04初三（2）班同学到实验室做“测定小灯泡额定功率”的实验．被测小灯泡的额定电压为3.8V，电阻约为10Ω.实验桌上有如下器材：电源（电压为6V）、电流表（0-0.6-3A）、电压表（0-3V-15V）、开关各一个，导线若干，滑动变阻器三只：R1（5Ω 0.5A）、R2(10Ω 0.5A)、R3(500Ω 1A)．小明同学设计的电路如图所示：

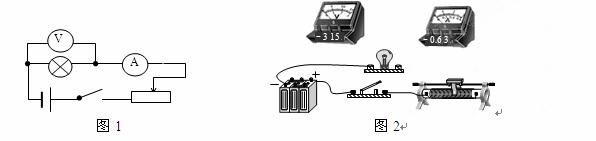

（1）请根据电路图1完成实物图2的连接．
（2）滑动变阻器应选用 ▲ （R1/R2/R3）．
（3）小明将实验电路接好后，合上开关，发现灯泡较暗、两
表的示数均较小，移动滑动变阻器滑片，现象不变，你认为可能原因是
▲ ．（4）下表为某小组的实验记录分析表：
实验
序号
电压表
示数/V
电流表
示数/A
功率/W
额定功率/W
1
3.0
0.25
0.75
P额=（1.05+1.52+1.89）/3=1.
115W2
3.8
0.3
1.14
3
4.5
0.35
1.575
老师认为该小组数据正确，但处理过程有误，你认为正确测量结果P额= ▲ W.分析数据，随着电压的升高，该灯泡在实验过程中的电阻 ▲ （变大/不变/变小）．
-
难度：
使用次数：80
入库时间：2014-05-04
阅读短文，并回答问题．
第四代电光源-----LED光源
如图甲是时下较为流行的LED手电筒和LED吸顶灯，它的主要部分是高亮度白色发光二极管，这种发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点，是继白炽灯、卤素灯和节能荧光灯后新兴的第四代电光源，是极具发展前途的新光源．LED的发光原理与白炽灯先发热后发光的原理截然不同，是直接把电能转换成光能的器件，因而其发光效率较高，是新一代固体冷光源，将逐步取代传统光源．图乙是LED的元件实物及符号．
甲 乙
丙 丁

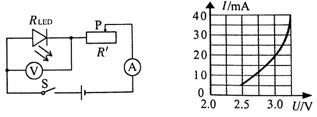

由于二极管具有单向导电性，使用时必须将它的正极与电源正极相连，二极管才能处于导通状态，否则处于截止状态．利用图丙所示电路可以研究发光二极管的工作特性：把一个额定电压为3V的LED接入电源电压恒为4.5V的电路，闭合开关S，LED即处于导通状态，调节变阻器滑片，改变LED两端的电压和电路中电流，记录多组电
压、电流数据，可以得到电压表与电流表示数关系，如丁所示．（1）LED灯主要由 ▲
（导体/半导体/超导体）材料制成；它之所以节能，被称为冷光源，是因为电热转换损耗的能量较白炽灯 ▲ （高/低）；（2）在图丙中，闭合S，调节滑动变阻器，使LED正常发光；断开S，改变电源的正负极后再闭合S，LED ▲ （能/不能）发光；此时两电表的示数为 ▲
A.4.5V 20 mA B. 3V 20mA C.4.5V 0mA D.3V 0mA
（3）某个家庭原来全部用白炽灯来照明，平均每月照明用电50kW•h，现全部改用LED灯．相同情况下可节能约70%．已知每消耗l度电相当于排入1.1kg的二氧化碳，则改用LED灯后，这个家庭平均每月能减排二氧化碳约 ▲ kg.
