难度：
使用次数：113

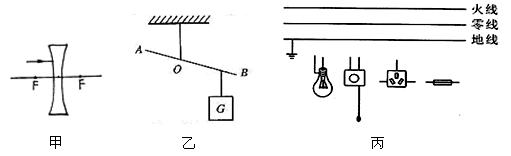

入库时间：2014-05-04按题目要求作图：
(1)如图入射光线平行于透镜的主光轴，画出经透镜后的折射光线.
(2)如上图，在杠杆AB上挂了一个重为G 的物体．为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F 和它的方向．
(3)将图中各元件正确接入电路，其中开关只控制电灯，三孔插
座带保险盒．
-
难度：
使用次数：171
入库时间：2014-05-04
如图在一个平底容器的底部放有一个边长5cm，质量80g的正方体木块．求（g=10N/
kg）：（1）木块的重力；
（2）木块对杯底的压强；
（3）若在烧杯内加满水，求出木
块静止时浸在水中的体积．
-
难度：
使用次数：137
入库时间：2014-05-04
用如图所示滑轮组提升重物．人用600N的拉力F在15s内将重为900N的物体匀速提升了4.5m．不计绳重和摩擦，求：
（1）绳子自由端移动的速度；
（2）人拉绳子所做的功和功率；
（3）滑轮组的机械效率．
-
难度：
使用次数：150
入库时间：2014-05-04
如图是“探究滑动摩擦力大小”的实验．实验时，应水平 ▲ 拉动弹簧测力计，对比甲、乙两图，可知滑动摩擦力的大小跟 ▲ 的大小有关；对比甲、丙两图，可知滑动摩擦力的大小还跟接触面 ▲ 有关．
-
难度：
使用次数：177
入库时间：2014-05-04
小明同学在探究凸透镜成像”的实验中，将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑．
（1）此凸透镜焦距约是 ▲ cm．
（2）如图是小明“探究凸透镜成像规律”的实验装置图：如果你是他的合作者，请你帮他指出该装置中的两处错误：①
▲ ；② ▲ ．（3）错误改正后，小明将凸透镜固定在50 cm处，小明将点燃的蜡烛放在10 cm处，移动光屏，在屏上得到清晰的倒立、 ▲ 的实像，
▲ （照相机/投影仪/放大镜）就是应用这一原理制成．（4）小明将点燃的蜡烛放在40 cm处，发现无论怎样移动光屏，在光屏中心只能看到一个大小不变的圆形光斑，你认为可能出现的原因应该是 ▲ ．
