难度：
使用次数：130
入库时间：2014-05-04

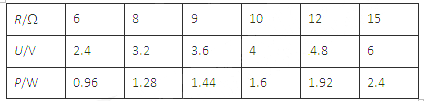

下表是小红和晓伟同学在做“研究电阻消耗的电功率与电阻阻值之间关系”的实验时，记录的一部分实验数据。请根据表中数据归纳电功率P与电阻R的关系：在_________的条件下，P =__________。
-
难度：
使用次数：121
入库时间：2014-05-04
小峰想利用一块电流表和阻值已知的电阻R0测量电阻Rx的阻值。小峰选择了满足实验要求的电源（电压保持不变）、电流表，并连接了实验电路，如图18所示。小峰的实验步骤没有写完整，请你帮助小峰完成实验步骤，并写出电阻Rx的表达式。
（1）闭合开关S1，断开S2，读出电流表的示数I1；
（2）________________________，读出电流表的示数I2；
则待测电阻的表达式为：Rx =____________。
-
难度：
使用次数：144
入库时间：2014-05-04
小金同学在做“测定小灯泡电功率”的实验时，所用电源电压为4.5V，小灯泡额定电压为2.5V。
（1）为了测出小灯泡的电功率，请只添加一条导线完成图19甲所示的实验电路的连接；
（2）开关闭合前，滑动变阻器的滑片P应移至____________端（选填“A”或“B”）；闭合开关后，移动滑片P到某一位置时，电压表的示数如图19乙所示，若要测量小灯泡的额定功率，应将图19甲中滑片P向____________端（选填“A”或“B”）移动。
（3）小金同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图19丙所示的图像，根据图像信息，可计算出小灯泡的额定功率是__________W；该图像不是直线，主要原因是__________________。
-
难度：
使用次数：157
入库时间：2014-05-04
实验桌上有如下实验器材：稳压电源（电压保持不变）一个、电阻箱一个（电阻箱的符号
）、滑动变阻器一个，电流表、电压表各一块，开关一个，导线若干。请用上述实验器材设计实验，证明：当电流一定时，电阻消耗的电功率P跟电阻R成正比。要求：画出实验电路图，写出实验步骤，并设计出实验数据记录表格。
