难度：
使用次数：165
入库时间：2014-05-03如图9所示的是甲、乙两个电阻中的电流与电压关系的图象，现将甲、乙串联后接在电压为4.5V的电源两端，下列分析正确的是（ ）
A.甲的阻值是乙阻值的2倍。
B.乙两端的电压是甲两端电压的2倍。
C.通过乙的电流是通过甲的电流的2倍。
D.甲的电功率是乙的电功率的2倍。
图9 -
难度：
使用次数：101
入库时间：2014-05-03
如图10所示，闭合开关S，调节滑动变阻器滑片使电压表示数从6V升高到10V时，电流表示数变化了0.1A，则该定值电阻的电功率变化了（ ）
A. 0.4W B. 4.0W C. 3.4W D. 1.6W
图10
-
难度：
使用次数：60
入库时间：2014-05-03
在探究串、并联电路规律的实验中，小明同学进行了如下操作：

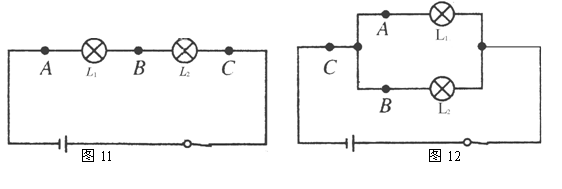

（1）把两个标有“2.5V、0.3A”字样的小灯泡L1和L2串联起来接到电源上，使灯泡发光（如图11所示），然后分三次接入电压表，分别测定AB、BC、AC之间的电压并记入表1中。
（2）把上述两个灯泡改接成并联后，接到同一个电源上，使灯泡发光（如图12所示），然后分三次接入电流表，分别测定A、B、C三处的电流并记入表2中。
表一 表二
LAB
LBC
LAC
电压（V）
1.25
1.25
1.50
IA
IB
IC
电压（V）
0.30
0.29
0.58
请你评估：
（1）表1中测量结果有一个量是错误的。错误的是 ，判断的依据是 。
（2）表2的测量结果是否可能？谈谈你的观点。
-
难度：
使用次数：110
入库时间：2014-05-03
某实验小组的同学为了研究物质的温度升高时，吸收热量的多少与哪些因素有关，做了如下实验：在四个相同的烧杯里分别盛入水和煤油，用同样的电热器给它们加热，得到如下实验数据：
实验次数
液体
质量/g
初温/℃
末温/℃
加热时间/min
1
水
200
20
28
8
2
水
100
20
28
4
3
煤油
200
20
28
4
4
煤油
200
20
24
2
（1）比较1、3次实验可得结论：质量相同的不同物质，升高相同的温度，吸收的热量 （填“相同”或“不同”）
（2）比较 、 次实验可得结论：同种物质，升高相同的温度，质量越大，吸收的热量越多。
（3）比较3、4次实验可得结论：
（4）综上所述，可以得出：物质温度升高时，吸收热量的多少与 、 、 有关。
（5）该实验小组获得探究成功，主要得益于采用了 法。
-
难度：
使用次数：149
入库时间：2014-05-03
在做“测定小灯泡的额定功率”的实验时，

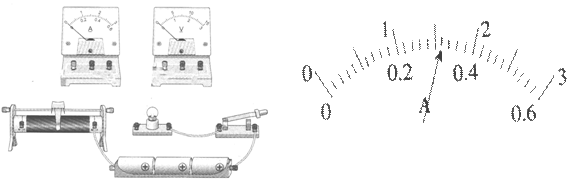

（1）已知小灯泡额定电压是3.8V，额定功率小于1.9W，实验器材如图13所示，请你用笔画线代替导线连接好电路。
（2）某同学在连接滑动变阻器时，由于接线错误而使滑片移动时不能改变小灯泡的亮暗程度。请你判断该同学是如何连接的？（提示：有两种可能）（3）在正确连接电路后，调节滑动变阻器使小灯泡正常发光时，电流表指针所指位置如图14所示。其读数为 A，小灯泡的额定功率是 W。
图13
图14
