难度：
使用次数：192
入库时间：2014-05-02小红认为“闭合电路中的一部分导体在磁场中运动，导体中就一定会产生电流”。请你利用图22所示的装置，证明小红的观点是错误的。请写出实验步骤、实验现象及实验结论。
-
难度：
使用次数：112
入库时间：2014-05-02
实验桌上有如下器材：符合实验要求的电源一个、已调零的电流表和电压表各一只、滑动变阻器一个、电阻箱一个、开关一个、导线若干。请你选用上述器材，设计一个实验证明“当通过导体的电流保持不变时，导体消耗的电功率与电阻的关系为P = kR （k为常量）”。要求：
（1）在虚线框中画出实验电路图；
（2）写出实验步骤；
（3）画出实验数据记录表。
-
难度：
使用次数：55
入库时间：2014-05-02
导体两端的电压为6V，通过导体的电流为0.5A，通电时间为100s，电流做多少功？
-
难度：
使用次数：86
入库时间：2014-05-02
如图23所示，标有“6V 2W”字样的灯泡L与电阻R串联后接在电源上，开关S闭合后，灯泡L恰能正常发光，电路消耗的总功率为10W。
求：通电1分钟，电流通过电阻R产生的热量。
-
难度：
使用次数：118
入库时间：2014-05-02

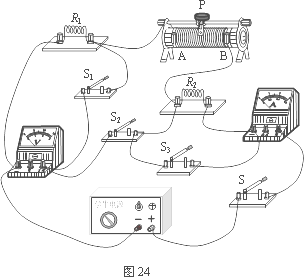

如图24所示，电源两端电压不变。当闭合开关S、S1和S3，断开开关S2，滑动变阻器的滑片P滑至某一位置时，电压表的示数为U1，电阻R1的电功率P1=6.4W，电流表的示数为I1；当闭合开关S和S2，断开开关S1和S3，滑片P滑至另一位置时，电压表的示数为U2，电阻R1与滑动变阻器的总功率P2=4.5W，电流表的示数为I2；当闭合开关S，断开开关S1、S2和S3，滑片P滑到B端时，电阻R2的功率为P3，电流表的示数为I3。已知：
，
。求：（1）电流I1与I2之比；
（2）电功率P3。
