入库时间：2014-05-02图16所示的实物中，若S1、S3断开，S2闭合，请在下面虚线框中画出其对应的电路图。
-
难度：
使用次数：144
入库时间：2014-05-02
实验桌上有如下器材：电源、额定电压为2.5V的小灯泡、滑动变阻器、已调零的电流表和电压表、开关，导线若干。小明利用这些器材进行了如下实验：
（1）测量小灯泡的额定功率

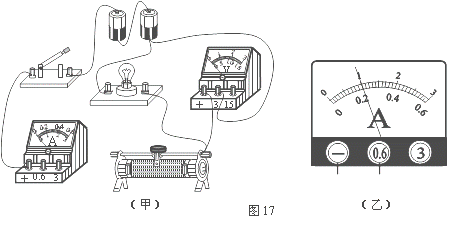

①连接电路前，开关应 ，滑动变阻器滑片应放在变阻器的阻值最 位置；②请用笔画线代替导线，在图17（甲）实物图中添加一根导线，将电路连接完整；
③ 连接好电路后，闭合开关，调节滑动变阻器，使 ；此时电流表的示数如图17（乙）所示，电流为 A。
④ 小灯泡的额定功率P＝ W。

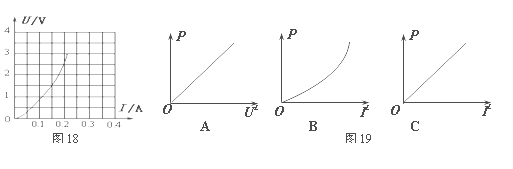

（2）小明调节滑动变阻器测出多组数据，绘出了小灯泡电流与电压关系的图像如图18所示，则图19中有关此小灯泡功率P的图像正确的是 （选填“A”、“B”或“C”）。
-
难度：
使用次数：103
入库时间：2014-05-02
小明用如图20所示的电路来探究串联电路的电压关系。已知电源电压为6V，当开关S闭合后，发现两灯均不亮。他用电压表分别测a、c和a、b两点间的电压，发现两次电压表的示数均为6V，由此判定灯 （选填“L1”或“L2”）开路，用电压表测b、c两点间的电压，电压表示数为 V。
-
难度：
使用次数：152
入库时间：2014-05-02
请根据表中数据，归纳出电压U与电流I的关系式： 。
I/A
0.20
0.24
0.28
0.32
0.36
0.40
U/V
2.3
2.2
2.1
2.0
1.9
1.8
-
难度：
使用次数：171
入库时间：2014-05-02
将定值电阻R1和滑动变阻器R2串联后接在电压保持不变的电源两端。当滑动变阻器的滑片从一端移动到另一端时，定值电阻R1两端的电压U1和滑动变阻器R2两端的电压U2的关系图像如图21所示。已知R1阻值为4Ω，请你写出滑动变阻器R2两端的电压U2跟滑动变阻器R2的关系式：U2=_____________。
