难度：
使用次数：154
入库时间：2014-04-30在“测量小灯泡电功率”的实验中，所用小灯泡的额定电压是2.5V。
（1）连接电路时,开关应__________。(选填“断开”或“闭合”)
（2）请你用笔画线代替导线，将图17左中的实物图连接完整。
（3）闭合开关前，滑动变阻器的滑片P应移至 （选填“A”或“B”）端，
（4）正确连接好电路后，闭合开关，调节滑动变阻器，使电压表的示数为 V时，灯泡正常发光，此时电流表的示数如图17右所示，其值为 A，小灯泡的额定功率是 W，小灯泡正常发光时电阻是 Ω。
（5）连好电路闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是 （写出一种即可）
-
难度：
使用次数：74
入库时间：2014-04-30
某导体的电阻是5Ω，通过它的电流为0.2A，则10s内电流通过该导体产生的热量是多少焦？
-
难度：
使用次数：66
入库时间：2014-04-30
在如图18所示的电路中，已知电阻R1=5Ω，电流表A1的示数为1A，电流表A的示数为1.5A，求：
（1）Rl两端的电压Ul；
（2）通过R2的电流I2；
（3）R2的阻值．
（4）通电20s，整个电路消耗的电能．
-
难度：
使用次数：135
入库时间：2014-04-30

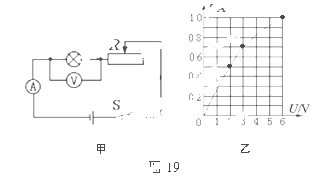

如图19甲电路所示，电源电压为9V且保持不变，小灯炮标有 “6V 6W”的字样，小灯泡的电流随电压的变化曲线如图19乙．
求：（1）小灯炮正常发光时电阻为多少欧?
（2）当电流表的示数为0.7A时，此时小灯泡的电功率为多少瓦?
（3）当电压表的示数为2V时，滑动变阻器连入的阻值是多少欧姆？
