难度：
使用次数：222
入库时间：2014-04-30如图12所示用笔画线代替导线，将两
个灯泡并联，开关S1控制L1，开关S2控制两个灯泡，导线不能交叉。
图12
-
难度：
使用次数：558
入库时间：2014-04-30
如图13所示用笔画线代替导线,依照电路图把实物图连接完整。
图13
-
难度：
使用次数：173
入库时间：2014-04-30
在“用电压表和电流表测电阻的实验”中，
⑴实验的原理是： ．
⑵图14是某次用电压表和电流表测量小灯泡电阻的实物图，请用笔画线代替导线，按照实验的要求完成电路的连接．（要求：滑动变阻器的滑片向右移时电流表示数变大）
⑶若用其它的方法
测量电阻，老师提供了下列器材：电压恒定的电源一个（电压未知），定值电阻R0一个（阻值已知），待测电阻Rx一个，滑动变阻器一个，量程合适的电流表（或电压表）一个，开关两个，导线若干．请在给出的器材中选用一些进行组合，完成实验．①在实线框内画出实验电路图．
②写出实验的主要步骤．
③写出Rx的表达式．
-
难度：
使用次数：117
入库时间：2014-04-30

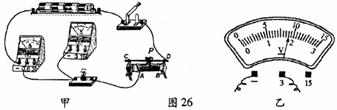

如图26甲所示是小刚“测小灯泡电功率”的实验电路。其中电源电压为6V，小灯泡额定电压为2.5V、电阻约为l0Ω。滑动变阻器有A规格“l0Ω 2A”、B规格“50Ω lA”可选。
（1）本实验应该选择_________规格
的滑动变阻器。连接电路时，开关应_________。（2）请用笔画线代替导线将图26甲的实验电路连接完整。
（3）闭合开关后，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其原因是_________。
（4）当变阻器滑片P移到某一位置时，电压表示数如图26乙所示，为_____V。要测小灯泡的额定功率，应将滑片P向____ （选填“A”或“B”）端移动，使电压表示数为2.5V。
-
难度：
使用次数：160
入库时间：2014-04-30
如图，在两个相同的烧杯中分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热。
（1）加热相同时间后，分别测量两者的温
度，发现沙子的温度明显高于水，这是因为________；加热时搅拌沙子，目的是___________。
（2）在两烧杯上方分别盖上玻璃片，过一会儿发现装水烧杯上方的玻璃片内侧有小水珠，用手摸两个玻璃片，发现装________（沙子/水）烧杯上方的玻璃片温度比较高，原因是__________。
