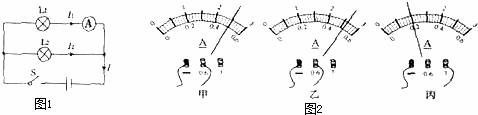

入库时间：2014-04-30为了验证并联电路的电流特点．小薇设计了如图l所示的电路进行实验．
（1）在连接电路时，开关应处于 _________ 状态．
（2）小强先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是： _________ ．
（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图2中甲、乙、丙所示，可读出I1= _________ A，I2= _________ A，I= _________ A．根据测量结果．在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是： _________ （写出关系式即可）
-
难度：
使用次数：176
入库时间：2014-04-30

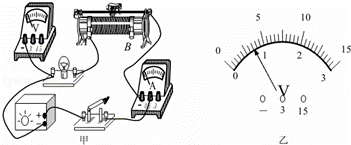

测量“小灯泡的电功率”．小灯泡的额定电流为 0.3A，灯丝阻值在 10Ω～15Ω 之间．所提供的器材有：电流表、电压表、电源（电压恒为 6V）、开关各一个，滑动变阻器 （“5Ω 2A”、“20Ω 1A”）两个，导线若干．
（1）如图甲所示是没有连接完的实物电路，请用笔画线代替导线将实物图补充完整．
（2）选用的滑动变阻器的规格为 _________ ．
（3）闭合开关，移动滑片，当电流表的示数为0.3A时，电压表的示数如图乙所示，读数为 _________ V，小灯泡的额定功率为 _________ W．
（4）实验结束后，小明整理实验器材时，发现滑动变阻器的AP部分比PD部分热，这是因为 _________ ．
-
难度：
使用次数：190
入库时间：2014-04-30
将质量为4kg的冷水与质量为3kg温度为80℃的热水混合后，末温度为40℃，不计热量损失，则
（1）热水放出的热量是多少焦耳？
（2）冷水原来的温度是多少摄氏度？
-
难度：
使用次数：123
入库时间：2014-04-30
某电熨斗内有R1、R2两段发热丝，其简化电路如图，它在220V或110V电压下都能正常工作：110V时将S打至1挡，220V时将S打至2挡，这两种情况下熨斗的电功率均为1100W．求
（1）电熨斗正常工作5分钟消耗多少电能？
（2）电熨斗在220V电压下正常工作的电流是多大？
（3）两发热丝的电阻之比
多大？
