难度：
使用次数：137
入库时间：2014-04-29为保证师生的身体健康，如图所示是部分学校配置的离心式集粉双桶吸尘擦板器，当把图中的板擦拿下来时离心式
吸尘桶开始转动，吸尘桶转动部分相当于一个 （选填“电动机”或“发电机”）；这时板擦附近的空气向桶中快速流动，不但把擦下的粉笔沫吸入桶中，而且防止
了粉笔沫四处飞扬，这是利用了 的道理。
-
难度：
使用次数：119
入库时间：2014-04-29
把漆包线紧密缠绕在铁钉上，就制成一个电磁铁。把线两端的漆刮掉，通过滑动变阻器与电源相连，如图所示。闭合开关，就有电流通过紧密缠绕的线圈，此时钉帽一端的磁极为_____（选填“
N”或“S”）极。将滑动变阻器的滑片P向右移动时，电磁铁吸引的大头针数目将________（选
填“增加”、“减少”或“不变”）。
第22题 -
难度：
使用次数：153
入库时间：2014-04-29
某反恐小组的拆弹专家在拆除恐怖分子设置在飞机上的定时爆炸装置．如图所示，为使爆炸装置停止工作，应剪断线 (填“a”或“b”)．图中未画出的定时开关应装在线 (填“a”或“b”)上．（2分）
-
难度：
使用次数：125
入库时间：2014-04-29
在探究“电流与电压的关系”的实验中，开关闭合前，滑动变阻器的滑片应调到的_____位置，分别采用5Ω、10Ω、15Ω的电阻进行实
验，目的是_________________。图是根据实验数据绘制的图像，由图像可知：电阻一定时，导体中的电流与加在这段导体两端的电压成_______关系；由图像还能得出电流与_________之间的关系。（4分）
-
难度：
使用次数：126
入库时间：2014-04-29

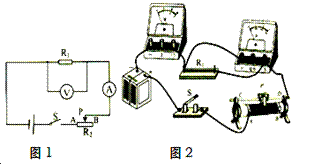

在研究伏安法测电阻的实验中：（8分）
（1）连接电路时开关应处于_______位置，闭合开关前，滑动变阻器应处于B端，目的是： ．
（2）小明同学按图1电路原理图连接了实物电路图，其中有两个元件连接错误．它们分别是 和 （只须填写连错的元件）．
（3）重新连接电路后，用开关S进行试触，如果电流表指针向左偏转，说明电流表的 ；如果电流表指针向右偏转超过刻度盘，说明电流表的
．（4）正确连接电路后，测出电流表的示数为0.3A，电压表示数为2.8V时．则电阻
R1= Ω；若改变滑动变阻器滑片P，使电流表和电压表的示数都减小，则电阻R1示数将 ．
