难度：
使用次数：278
入库时间：2014-04-29如图15所示的电路中，电源电压为6伏且保持不变，电阻Rl为30欧，滑动变阻器上标有“20Ω，2A”字样。当电键S断开时，电路中的电流表示数如图16所示。求：
①此时滑动变阻器连入电路中的电阻R2。
②闭合电键S后，通过电阻Rl的电流I1。
③若用3欧或10欧的电阻R3替代Rl，移动滑动变阻器的滑片P，使电流表示数变化量最大，且电路元件正常工作。应选R3为 欧,并求出电流表示数最大变化量ΔI最大。
-
难度：
使用次数：177
入库时间：2014-04-29
水平桌面上放置一轻质圆筒，筒内装有0.2米深的某液体，如图17（a）所示。弹簧测力计悬挂底面积为10－2米2、高为0.1米的圆柱体，从液面逐渐浸入直到浸没，弹簧测力计示数F与圆柱体浸入液体深度h的关系如图17（b）所示。圆筒的厚度忽略不计，筒内液体没有溢出，圆柱体不碰到筒底。
①若F1=9.8牛，F2=1.96牛，求圆柱体浸没时所受浮力F浮；筒内液体的密度ρ液。
②圆柱体未浸入时筒底受到的液体压强p液。
③若轻质圆筒的底面积为2S，筒内液体深度为2h，液体密度为ρ，圆柱体底面积为S、高为h，求圆柱体浸没时，圆筒对桌面的压强p桌。（用字母表示）
-
难度：
使用次数：165
入库时间：2014-04-29
如图18所示的电表应（1） 在被测电路中（选填“串联”或“并联”）；测量物体质量时，应将被测物体放置在天平的 （2） 盘中（选填“左”或“右”）；“探究平面镜成像的特点”时，选用 （3） 作为平面镜；“探究杠杆平衡条件”实验中，杠杆所处的状态如图19所示，此时应移动 （4） （选填“平衡螺母”或“钩码”），使杠杆在水平位置平衡。
-
难度：
使用次数：136
入库时间：2014-04-29

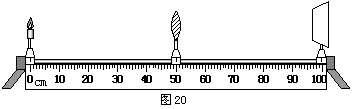

小华“验证凸透镜成像”的规律。实验桌上有A、B、C三个凸透镜，其中凸透镜A的焦距为10厘米，凸透镜B的焦距为50厘米，凸透镜C的焦距未知。光具座上标尺的刻度范围如图20所示。
①若要验证凸透镜成实像的规律，应选用（5） 凸透镜（选填“A”或“B”）。实验过程中，他将点燃的蜡烛放置在距凸透镜25厘米处时，移动光屏，直到光屏上呈现出烛焰清晰的像，则该像是倒立 （6）的实像（选填“放大”或“缩小”）。
②小华将凸透镜C固定在光具座上50厘米刻度线处，当烛焰在光具座上30厘米到40厘米刻度线之间时，烛焰的像是放大、倒立的实像；当烛焰在光具座上0厘米到30厘米刻度线之间时，烛焰的像是缩小、倒立的实像。由此可判断烛焰在光具座上45厘米刻度线处时，烛焰的像是放大、 （7） 的 （8） 像。
-
难度：
使用次数：164
入库时间：2014-04-29
小华同学在“测定小灯泡的电功率”实验中，所用电源电压不变，实验器材齐全且完好，小灯标有“2.5V”字样。小华正确串联实验器材，并将滑片放置于变阻器的一端，然后将电压表并联在电路中。闭合电键后，电压表的示数如图21所示，此时小灯泡发光较暗。接着移动变阻器的滑片，观察到电流表、电压表的指针向相反方向偏转，则他在连接电路时存在的问题是 （9） 。经过思考，小华重新实验，他正确连接电路，操作步骤正确。闭合电键后，发现电压表指针所指的刻度仍与图21所示一致。接着他移动变阻器的滑片，直到小灯正常发光，此时滑动变阻器连入电路的阻值是12.5欧。求：小灯的额定功率P额。 （10） （3分）（需写出计算过程）
